В современной промышленной автоматизации крайне важно точное управление потоком. Электрические шаровые краны с резьбой представляют собой компактное, надежное и простое в обслуживании решение, сочетающее электрический привод с шаровым краном с резьбой для эффективного и автоматизированного управления жидкостью.
|
Что такое электрический шаровой кран с резьбой?

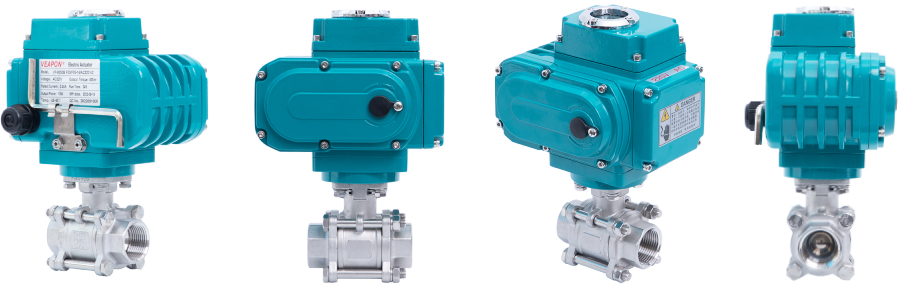

Электрический шаровой кран с резьбой представляет собой автоматический клапан, в котором электрический привод объединен с шаровым клапаном с резьбой. Привод преобразует электрические сигналы в механическое движение, поворачивая шар на 90°, открывая или закрывая поток.
«Резьбовые» концы (внутренние или внешние) обеспечивают быструю установку и компактную интеграцию, что делает эти клапаны идеальными для трубопроводов малого диаметра и приложений с ограниченным пространством.
Электрические резьбовые шаровые краны, обычно используемые для воды, воздуха, масла и слабоагрессивных сред, широко применяются в системах отопления, вентиляции и кондиционирования воздуха, химической обработке, водоочистке и промышленном оборудовании.
|

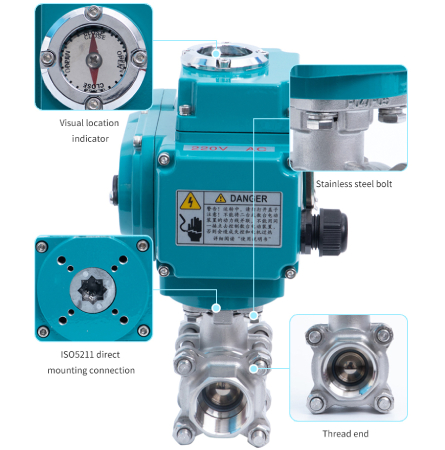

Структура и основные компоненты
Ключевые компоненты электрического шарового крана с резьбой включают в себя:
Компонент
Функция
Материал
Электрический привод
Преобразует электрические сигналы в движение
Литье под давлением из алюминиевого сплава
Корпус клапана
Соединяет трубопровод и вмещает шар
ВКБ, СС304, СС304Л, СС316, СС316Л
Мяч
Вращается для открытия или закрытия потока
Нержавеющая сталь
Сиденье клапана
Обеспечивает уплотнительную поверхность
ПТФЭ/РПТФЭ/КПТФЭ
Шток клапана
Передаёт крутящий момент от привода к шару
Нержавеющая сталь
|
Как это работает?
Когда привод получает управляющий сигнал, внутренний двигатель и зубчатый механизм поворачивают шток клапана на 90°:
Закрытое положение: шар вращается перпендикулярно трубопроводу, полностью блокируя поток.
Поворот на 90° обеспечивает быстрое отключение, герметичное уплотнение и поддерживает дистанционное или автоматизированное управление, что крайне важно для современных систем промышленного управления.
|
Ключевые особенности и преимущества
✔ Автоматизированное управление: дистанционное управление и обратная связь по сигналам для интеграции интеллектуальной системы.
✔ Компактный дизайн: идеально подходит для небольших трубопроводов или соединений оборудования.
✔ Надежное уплотнение: седла из PTFE, RPTFE или CPTFE обеспечивают отсутствие утечек.
✔ Широкая совместимость: резьбы BSP, NPT и G поддерживают глобальную установку.
✔ Простота обслуживания: можно обслуживать без демонтажа всего трубопровода.
В нашей следующей статье мы рассмотрим преимущества и применение электрических шаровых кранов с резьбой, помогая вам понять, как максимально эффективно использовать эти клапаны в системах промышленной автоматизации. Следите за обновлениями!
