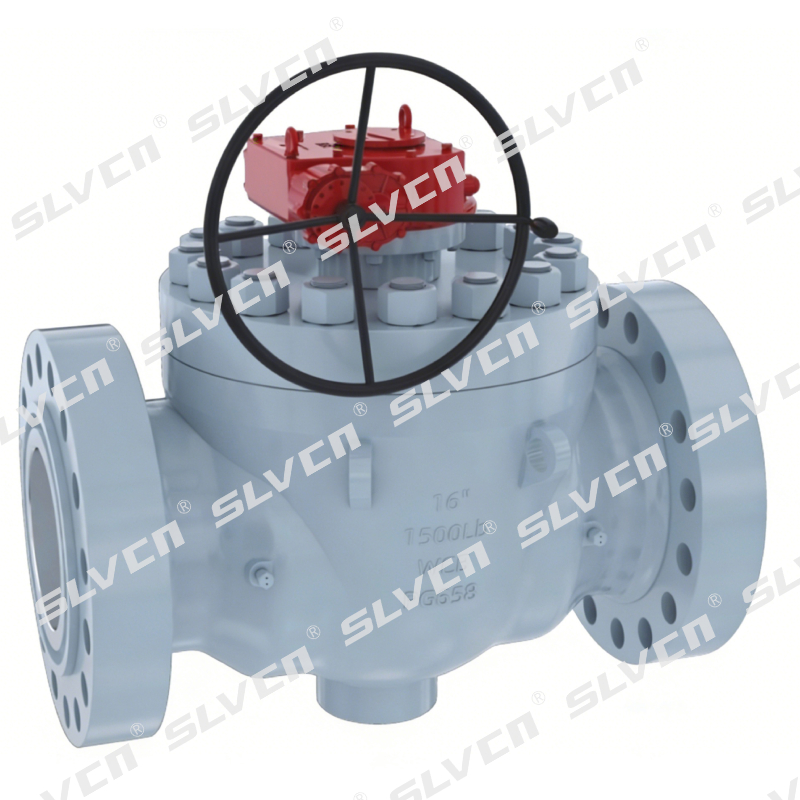

Шаровой кран с верхним входом 1500 фунтов WCB DBB, монтируемый на цапфе
Диапазон размеров: от 2' до 56' (DN50–DN1400, большие размеры по запросу) Номинальное давление (стандартное): АСМЭ 1500 фунтов Другие классы давления: Класс ASME 150–2500, доступен по запросу. Тип мяча: Цельный корпус на цапфе Конструкция уплотнения: Двойная блокировка и кровотечение (DBB) Пожаробезопасная конструкция: Разработан в соответствии с API 607/API 6FA. Рабочая температура: От -29℃ до 425℃ (в зависимости от материала и седла) Материалы корпуса: WCB；Опционально: LCB, LCC, WC6, WC9, нержавеющая сталь, дуплекс, супердуплекс, никелевые сплавы (по запросу) Материалы сиденья: PEEK, PCTFE (KEL-F), Devlon V, металлическое седло Концевое соединение: Фланцевый (RF/RTJ) Типы операций: Ручка, червячная передача, электрическая, пневматическая Монтаж: Возможен прямой монтаж по стандарту ISO 5211. Приложения: Нефть и газ, химическая и нефтехимическая промышленность, энергетика, морские и промышленные трубопроводы Бренд: SLVCN
Шаровой кран SLVCN класса 1500 с верхним входом, монтируемый на цапфе, предназначен для надежной изоляции в сложных средах с высоким давлением, таких как нефть и газ, химическая обработка и производство электроэнергии.
Этот клапан оснащен шаром, установленным на цапфе, и системой уплотнений двойной блокировки и спуска (DBB) для надежной изоляции и контроля давления в полости даже при высоких перепадах давления. Конструкция с верхним доступом позволяет легко проводить осмотр и техническое обслуживание в процессе эксплуатации, что значительно сокращает время простоя при непрерывной работе.
Этот клапан, изготовленный из прочного цельного литого корпуса из WCB, обеспечивает высокую структурную целостность, сохраняя при этом приемлемые затраты для больших приложений и приложений с высоким давлением. Ключевые функции безопасности включают пожаробезопасную конструкцию, антистатическую защиту и противовыбросовой шток, обеспечивающие безопасную работу в опасных условиях. Также доступны материалы и системы уплотнений, соответствующие стандартам NACE MR0175 для работы с высокосернистым газом.
Ключевые функции
✓ Прочная опора на цапфе
Шаровая конструкция, установленная на цапфе, эффективно поглощает осевые нагрузки при высоком перепаде давления, снижая рабочий крутящий момент и обеспечивая стабильные и долгосрочные характеристики уплотнения в критических условиях эксплуатации.
✓ Подпружиненное уплотнение седла
Подпружиненная конструкция седла обеспечивает надежную герметизацию при запуске при низком давлении и обеспечивает герметичное закрытие при колебаниях давления.
✓ Варианты конфигурации мест SPE/DPE
Доступны конструкции седла с одинарным поршневым эффектом (SPE) и двойным поршневым эффектом (DPE), отвечающие различным требованиям по сбросу давления и безопасности в приложениях класса 1500.
✓ Встроенная двойная блокировка и выпуск воздуха (DBB)
Встроенная конструкция DBB со сливным отверстием позволяет сбрасывать давление в полости и проверять целостность уплотнения в режиме реального времени для изоляции трубопровода высокого давления.
✓ Пожаробезопасная конструкция для работы с углеводородами
Пожаробезопасная конструкция обеспечивает целостность уплотнения во время пожара, отвечая требованиям аварийной изоляции в нефтегазовой и химической промышленности.
✓ Дополнительная экстренная инъекция герметика
Отверстия для впрыска герметика седла и штока доступны по запросу, что обеспечивает временное уплотнение в нештатных или аварийных условиях эксплуатации.

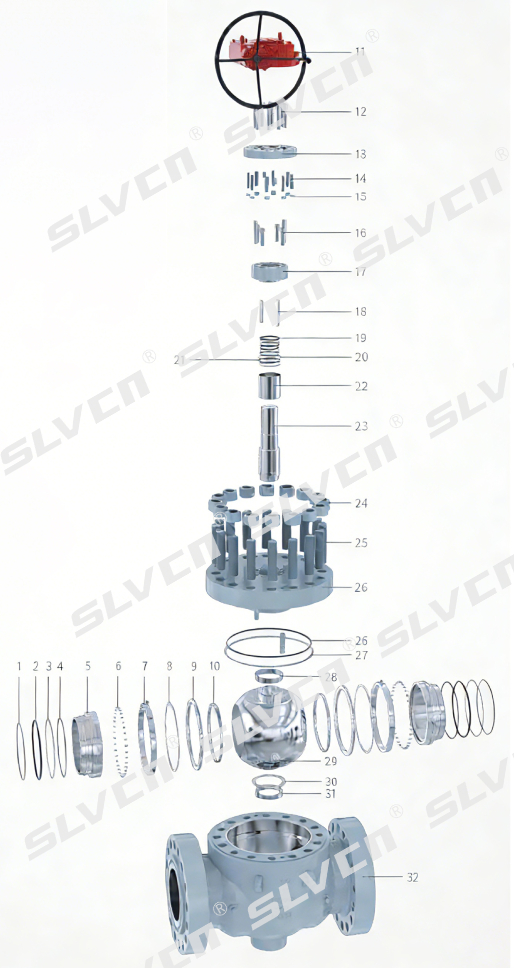

Список запчастей
1
«Уплотнительное» кольцо
9
Кольцо регулировки сиденья
17
Упаковочная коробка
25
Орех
2
«Уплотнительное» кольцо
10
Seat
18
Ключ
26
крышка клапана
3
Упорная шайба
11
Червячная передача
19
Упаковка
27
«Уплотнительное» кольцо
4
Упаковка
12
Болт
20
Прокладка
28
Прокладка
5
Фиксатор сиденья
13
Соединительная пластина
21
«Уплотнительное» кольцо
29
Мяч
6
Весна
14
Шпилька
22
Подшипник штока
30
Упорная шайба
7
Пружинное сиденье
15
Орех
23
Корень
31
Подшипник штока
8
Упорная шайба
16
Болт
24
Шпилька
32
Тело
Технические характеристики
Размеры: Класс 1500 — полнопортовый
Размер
Отверстие
Лицом к лицу
D2 дюйм/мм
Масса
НПС/ДН
B1 дюйм/мм
B2 дюйм/мм
РФ дюйм/мм
RTJ дюйм/мм
BWE дюйм/мм
Модель FT фунт/кг
2'
1.94
1.94
14.5
14.63
14.5
8.5
121
50
49
49
368
371
368
216
55
3'
2.94
2.94
18.5
18.63
18.5
10.5
331
80
74
74
470
473
470
267
150
4 дюйма
3.94
3.94
21.5
21.63
21.5
12.2
606
100
100
100
546
549
546
311
275
6
5.69
5.69
27.75
28
27.75
15.6
1389
150
144
144
705
711
705
396
630
8 дюймов
7.56
7.56
32.75
33.13
32.75
19.1
2557
200
192
192
832
841
832
486
1160
10 дюймов
9.44
9.44
39
39.38
39
23
3263
250
239
239
991
1000
991
585
1480
12 дюймов
11.31
11.31
44.5
45.13
44.5
27.9
4475
300
287
287
1130
1146
1130
709
2030
14 дюймов
12.44
12.44
49.5
50.25
49.5
30.1
5842
350
315
315
1257
1276
1257
765
2650
16 дюймов
14.19
14.19
54.5
55.38
54.5
33.4
8642
400
360
360
1384
1407
1384
848
3920
18 дюймов
16
16
60.5
61.38
60,50*
38.6
11641
450
406
406
1537
1559
1537*
980
5280
20 дюймов
17.88
17.88
65.5
66.38
65,50*
40
14551
500
454
454
1664
1686
1664*
1015
6600
24 дюйма
21.5
21.5
77,60*
77.63
77,60*
50.9
24251
600
546
546
1972*
1972
1972*
1293
11000
Вес и размеры клапанов большего размера до 56 дюймов доступны по запросу. Для получения дополнительных размеров свяжитесь с нами.
Размеры: Класс 1500 — уменьшенный порт
Размер
Отверстие
Лицом к лицу
D2 дюйм/мм
Масса
НПС/ДН
B1 дюйм/мм
B2 дюйм/мм
РФ дюйм/мм
RTJ дюйм/мм
BWE дюйм/мм
Модель FT фунт/кг
2'Х11/2'
1.94
1.5
14.5
14.63
14.5
8.5
110
50х40
49
38
368
371
368
216
50
3'×2'
2.94
1.94
18.5
18.63
18.5
10.5
212
80×50
74
49
470
473
470
267
96
4'×3'
3.94
2.94
21.5
21.63
21.5
12.2
441
100х80
100
74
546
549
546
311
200
6'Х4'
5.69
3.94
27.75
28
27.75
15.6
827
150×100
144
100
705
711
705
396
375
8'×6'
7.56
5.69
32.75
33.13
32.75
19.1
1565
200×150
192
144
832
841
832
486
710
10'Х8'
9.44
7.56
39
39.38
39
23.1
2866
250×200
239
192
991
1000
991
586
1300
12 дюймов × 10 дюймов
11.31
9.44
44.5
45.13
44.5
26.6
3527
300×250
287
239
1130
1146
1130
676
1600
14'Х10'
12.44
9.44
49.5
50.25
49.5
29.6
4740
350×250
315
239
1257
1276
1257
751
2150
14'Х12'
12.44
11.31
49.5
50.25
49.5
29.6
6063
350×300
315
287
1257
1276
1257
751
2750
16 дюймов × 12 дюймов
14.19
11.31
54.5
55.38
54.5
32.5
6945
400×300
360
287
1384
1407
1384
826
3150
20'Х16'
17.88
14.19
65.5
66.38
65,50*
38.8
11023
500×400
454
360
1664
1686
1664*
986
5000
24'Х20'
21.5
17.88
77,60*
77.63
77,60*
46.1
16314
600×500
546
454
1972*
1972
1972*
1170
7400
Вес и размеры клапанов большего размера до 56 дюймов доступны по запросу. Для получения дополнительных размеров свяжитесь с нами.
Описание продукта
Шаровой кран SLVCN класса 1500 с верхним входом, монтируемый на цапфе, предназначен для надежной изоляции в сложных средах с высоким давлением, таких как нефть и газ, химическая обработка и производство электроэнергии.
Этот клапан оснащен шаром, установленным на цапфе, и системой уплотнений двойной блокировки и спуска (DBB) для надежной изоляции и контроля давления в полости даже при высоких перепадах давления. Конструкция с верхним доступом позволяет легко проводить осмотр и техническое обслуживание в процессе эксплуатации, что значительно сокращает время простоя при непрерывной работе.
Этот клапан, изготовленный из прочного цельного литого корпуса из WCB, обеспечивает высокую структурную целостность, сохраняя при этом приемлемые затраты для больших приложений и приложений с высоким давлением. Ключевые функции безопасности включают пожаробезопасную конструкцию, антистатическую защиту и противовыбросовой шток, обеспечивающие безопасную работу в опасных условиях. Также доступны материалы и системы уплотнений, соответствующие стандартам NACE MR0175 для работы с высокосернистым газом.
Ключевые функции
✓ Прочная опора на цапфе
Шаровая конструкция, установленная на цапфе, эффективно поглощает осевые нагрузки при высоком перепаде давления, снижая рабочий крутящий момент и обеспечивая стабильные и долгосрочные характеристики уплотнения в критических условиях эксплуатации.
✓ Подпружиненное уплотнение седла
Подпружиненная конструкция седла обеспечивает надежную герметизацию при запуске при низком давлении и обеспечивает герметичное закрытие при колебаниях давления.
✓ Варианты конфигурации мест SPE/DPE
Доступны конструкции седла с одинарным поршневым эффектом (SPE) и двойным поршневым эффектом (DPE), отвечающие различным требованиям по сбросу давления и безопасности в приложениях класса 1500.
✓ Встроенная двойная блокировка и выпуск воздуха (DBB)
Встроенная конструкция DBB со сливным отверстием позволяет сбрасывать давление в полости и проверять целостность уплотнения в режиме реального времени для изоляции трубопровода высокого давления.
✓ Пожаробезопасная конструкция для работы с углеводородами
Пожаробезопасная конструкция обеспечивает целостность уплотнения во время пожара, отвечая требованиям аварийной изоляции в нефтегазовой и химической промышленности.
✓ Дополнительная экстренная инъекция герметика
Отверстия для впрыска герметика седла и штока доступны по запросу, что обеспечивает временное уплотнение в нештатных или аварийных условиях эксплуатации.
Список запчастей
1
«Уплотнительное» кольцо
9
Кольцо регулировки сиденья
17
Упаковочная коробка
25
Орех
2
«Уплотнительное» кольцо
10
Seat
18
Ключ
26
крышка клапана
3
Упорная шайба
11
Червячная передача
19
Упаковка
27
«Уплотнительное» кольцо
4
Упаковка
12
Болт
20
Прокладка
28
Прокладка
5
Фиксатор сиденья
13
Соединительная пластина
21
«Уплотнительное» кольцо
29
Мяч
6
Весна
14
Шпилька
22
Подшипник штока
30
Упорная шайба
7
Пружинное сиденье
15
Орех
23
Корень
31
Подшипник штока
8
Упорная шайба
16
Болт
24
Шпилька
32
Тело
Технические характеристики
Размеры: Класс 1500 — полнопортовый
Размер
Отверстие
Лицом к лицу
D2 дюйм/мм
Масса
НПС/ДН
B1 дюйм/мм
B2 дюйм/мм
РФ дюйм/мм
RTJ дюйм/мм
BWE дюйм/мм
Модель FT фунт/кг
2'
1.94
1.94
14.5
14.63
14.5
8.5
121
50
49
49
368
371
368
216
55
3'
2.94
2.94
18.5
18.63
18.5
10.5
331
80
74
74
470
473
470
267
150
4 дюйма
3.94
3.94
21.5
21.63
21.5
12.2
606
100
100
100
546
549
546
311
275
6
5.69
5.69
27.75
28
27.75
15.6
1389
150
144
144
705
711
705
396
630
8 дюймов
7.56
7.56
32.75
33.13
32.75
19.1
2557
200
192
192
832
841
832
486
1160
10 дюймов
9.44
9.44
39
39.38
39
23
3263
250
239
239
991
1000
991
585
1480
12 дюймов
11.31
11.31
44.5
45.13
44.5
27.9
4475
300
287
287
1130
1146
1130
709
2030
14 дюймов
12.44
12.44
49.5
50.25
49.5
30.1
5842
350
315
315
1257
1276
1257
765
2650
16 дюймов
14.19
14.19
54.5
55.38
54.5
33.4
8642
400
360
360
1384
1407
1384
848
3920
18 дюймов
16
16
60.5
61.38
60,50*
38.6
11641
450
406
406
1537
1559
1537*
980
5280
20 дюймов
17.88
17.88
65.5
66.38
65,50*
40
14551
500
454
454
1664
1686
1664*
1015
6600
24 дюйма
21.5
21.5
77,60*
77.63
77,60*
50.9
24251
600
546
546
1972*
1972
1972*
1293
11000
Вес и размеры клапанов большего размера до 56 дюймов доступны по запросу. Для получения дополнительных размеров свяжитесь с нами.
Размеры: Класс 1500 — уменьшенный порт
Размер
Отверстие
Лицом к лицу
D2 дюйм/мм
Масса
НПС/ДН
B1 дюйм/мм
B2 дюйм/мм
РФ дюйм/мм
RTJ дюйм/мм
BWE дюйм/мм
Модель FT фунт/кг
2'Х11/2'
1.94
1.5
14.5
14.63
14.5
8.5
110
50х40
49
38
368
371
368
216
50
3'×2'
2.94
1.94
18.5
18.63
18.5
10.5
212
80×50
74
49
470
473
470
267
96
4'×3'
3.94
2.94
21.5
21.63
21.5
12.2
441
100х80
100
74
546
549
546
311
200
6'Х4'
5.69
3.94
27.75
28
27.75
15.6
827
150×100
144
100
705
711
705
396
375
8'×6'
7.56
5.69
32.75
33.13
32.75
19.1
1565
200×150
192
144
832
841
832
486
710
10'Х8'
9.44
7.56
39
39.38
39
23.1
2866
250×200
239
192
991
1000
991
586
1300
12 дюймов × 10 дюймов
11.31
9.44
44.5
45.13
44.5
26.6
3527
300×250
287
239
1130
1146
1130
676
1600
14'Х10'
12.44
9.44
49.5
50.25
49.5
29.6
4740
350×250
315
239
1257
1276
1257
751
2150
14'Х12'
12.44
11.31
49.5
50.25
49.5
29.6
6063
350×300
315
287
1257
1276
1257
751
2750
16 дюймов × 12 дюймов
14.19
11.31
54.5
55.38
54.5
32.5
6945
400×300
360
287
1384
1407
1384
826
3150
20'Х16'
17.88
14.19
65.5
66.38
65,50*
38.8
11023
500×400
454
360
1664
1686
1664*
986
5000
24'Х20'
21.5
17.88
77,60*
77.63
77,60*
46.1
16314
600×500
546
454
1972*
1972
1972*
1170
7400
Вес и размеры клапанов большего размера до 56 дюймов доступны по запросу. Для получения дополнительных размеров свяжитесь с нами.
