Кованый криогенный шаровой кран DBB на цапфе с удлиненным штоком и турбиной
Размер: от 2 дюймов до 36 дюймов (Ду50–Ду900) Номинальное давление: Класс 900 (дополнительный класс 150/300/600/1500/2500) Материал корпуса: Нержавеющая сталь F304 (доступны материалы по индивидуальному заказу) Сиденья: PEEK, PCTFE, PTFE (настраиваемый) Тип мяча: На цапфе, 2~3 шт. Рабочая температура: От -46°C до +200°C (в зависимости от материала) Стандарты проектирования: ГБ/Т14925, BS5351, АСМЭ Б16.34 Связь: фланцевый Режим привода: Ручка, червячная передача, электрическая, пневматическая, гидравлическая Бренд: SLVCN
Криогенный шаровой кран SLVCN с креплением на цапфе DBB разработан для работы в условиях экстремально низких температур и высокого давления. Благодаря удлиненному штоку и конструкции турбины он обеспечивает плавную работу и надежное уплотнение при транспортировке СПГ, жидкого азота и жидкого кислорода. Строгие внутренние криогенные испытания гарантируют максимальную производительность в самых суровых условиях.
Обладая более чем 30-летним опытом, SLVCN поставляет высокопроизводительную арматуру, которой доверяют отрасли по всему миру. Наша продукция тщательно тестируется на сверхнизкие температуры и высокие давления, что обеспечивает непревзойденную надежность.
Ключевые функции
✓ Размеры безопасной и герметичной конструкции
Набивка с двойной блокировкой и выпуском воздуха (DBB), антистатическая, пожаробезопасная (API 607), шток с защитой от выброса и набивка с низким уровнем неорганизованных выбросов (ISO 15848) обеспечивают комплексную защиту для максимальной безопасности и предотвращения утечек.
✓ Криогенные характеристики и надежность уплотнения
Криогенное седло PCTFE + компенсация манжетного уплотнения обеспечивает герметичное уплотнение без утечек даже в экстремально холодных условиях ниже -196°C.
✓ Проверенная долговечность
Глубокая криообработка всех компонентов, работающих под давлением, и удлиненный криогенный шток обеспечивают надежную работу при температурах до -46°C, выдерживая при этом как экстремальный холод, так и высокое давление.
✓ Собственные криогенные испытания
Каждый клапан проходит строгие испытания на нашей собственной криогенной установке, чтобы гарантировать надежную работу в самых сложных условиях с низкими температурами.
✓ Универсальные приложения
Идеально подходит для криогенных жидкостей, таких как жидкий гелий (LHe), жидкий водород (LH₂), СПГ, жидкий азот (LN₂) и жидкий кислород (LOX), а также для трубопроводов с высокой пропускной способностью и больших резервуаров для хранения.
✓ Настраиваемые параметры
Доступны в широком диапазоне размеров и материалов (A350 LF2, A350 LF3, AISI 4130, 4140, A182 F304, F316, F316L, A182 F51, F53, Inconel 625, Incoloy 800, Hastelloy C и т. д.) для удовлетворения различных промышленных потребностей.
Список запчастей
1
Правое тело
9
Губное уплотнение
17
Ключ
25
Упаковочная подушка
33
Упорный подшипник
2
Орех
10
Фиксатор сиденья
18
Болт
26
Поддон для сбора капель
34
Подшипник штока
3
Приколоть
11
Губное уплотнение
19
Шпилька
27
Упаковочная коробка
35
Поддержка цапфы
4
Прокладка
12
Болт
20
Орех
28
Орех
36
Тело
5
Весна
13
Прижимное кольцо седла
21
Шпилька
29
Шпилька
37
Дренажный клапан
6
Шпилька
14
Seat
22
железа
30
Корень
7
Упорная шайба
15
Мяч
23
Уплотнительное кольцо
31
Упорная шайба
8
Губное уплотнение
16
Червячная передача
24
Упаковка
32
Подшипник штока

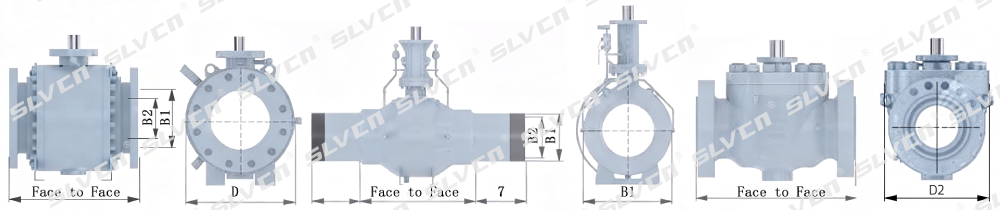

Технические характеристики
: класс 900 – полнопроходной
Размер
Отверстие
Лицом к лицу
D дюйм/мм
D1 дюйм/мм
Масса
НПС/ДН
B1 дюйм/мм
B2 дюйм/мм
РФ дюйм/мм
RT J дюйм/мм
Модель FF фунт/кг
Модель FW фунт/кг
2'
1.94
1.94
14.5
14.63
8.5
8.5
137
137
50
49
49
368
371
216
216
62
62
3'
2.94
2.94
15
15.13
9.5
9.5
205
205
80
74
74
381
384
241
241
93
93
4 дюйма
3.94
3.94
18
18.13
11.5
11.5
337
337
100
100
100
457
460
291
291
153
153
6 дюймов
5.94
5.94
24
24.13
15
15
750
750
150
150
150
610
613
381
381
340
340
8 дюймов
7.94
7.94
29
29.13
18.9
18.5
1482
1433
200
201
201
737
740
480
470
672
650
10 дюймов
9.94
9.94
33
33.13
21.5
21.5
2061
2017
250
252
252
838
841
546
546
935
915
12 дюймов
11.94
11.94
38
38.13
25
24
3098
2976
300
303
303
965
968
635
610
1405
1350
14 дюймов
12.69
12.69
40.5
40.88
26.5
25.2
3825
3638
350
322
322
1029
1038
673
640
1735
1650
16 дюймов
14.69
14.69
44.5
44.88
29.8
28.5
4985
4630
400
373
373
1130
1140
757
725
2261
2100
18 дюймов
16.69
16.69
48
48.5
33.9
31.5
6834
5842
450
423
423
1219
1232
862
800
3100
2650
20 дюймов
18.56
18.56
52
52.5
38
36.2
9462
8708
500
471
471
1321
1334
965
920
4292
3950
24 дюйма
22.44
22.44
61
61.75
45.9
43.3
16579
15432
600
570
570
1549
1568
1165
1100
7520
7000
Вес и размеры клапанов большего размера до 36 дюймов доступны по запросу.
Размеры: Класс 900 — уменьшенное отверстие.
Размер
Отверстие
Лицом к лицу
D дюйм/мм
D1 дюйм/мм
Масса
НПС/ДН
B1 дюйм/мм
B2 дюйм/мм
РФ дюйм/мм
RTJ дюйм/мм
Модель GG фунт/кг
Модель GW фунт/кг
2'×11/2'
1.93
1.5
14.5
14.63
8.5
8.5
108
108
50х40
49
38
368
371
216
216
49
49
3'×2'
2.94
1.94
15
15.13
9.5
9.5
150
150
80×50
74
49
381
384
241
241
68
68
4'Х3'
3.94
2.94
18
18.13
11.5
11.5
254
254
100х80
100
74
457
460
291
291
115
115
6'×4'
5.94
3.94
24
24.13
15
15
481
481
150×100
150
100
610
613
381
381
218
218
8'×6'
7.94
5.94
29
29.13
18.5
18.5
948
948
200×150
201
150
737
740
471
471
430
430
10'Х8'
9.94
7.94
33
33.13
21.5
21.5
1700
1654
250×200
252
201
838
841
546
546
771
750
12 дюймов × 10 дюймов
11.94
9.94
38
38.13
24.1
24.1
2355
2293
300×250
303
252
965
968
611
611
1068
1040
14 дюймов × 10 дюймов
12.69
9.94
40.5
40.88
25.2
25.2
2573
2513
350×250
322
252
1029
1038
641
641
1167
1140
14 дюймов × 12 дюймов
12.69
11.94
40.5
40.88
25.2
25.2
3329
3219
350×300
322
303
1029
1038
641
641
1510
1460
16 дюймов × 12 дюймов
14.69
11.94
44.5
44.88
27.8
27.8
3611
3472
400×300
373
303
1130
1140
706
706
1638
1575
20'Х16'
18.56
14.69
52
52.5
33.7
33.7
6614
6283
500×400
471
373
1321
1334
855
855
3000
2850
24'×20'
22.44
18.56
61
61.75
41
41
11422
10472
600×500
570
471
1549
1568
1041
1041
5181
4750
Вес и размеры клапанов большего размера до 36 дюймов доступны по запросу.
