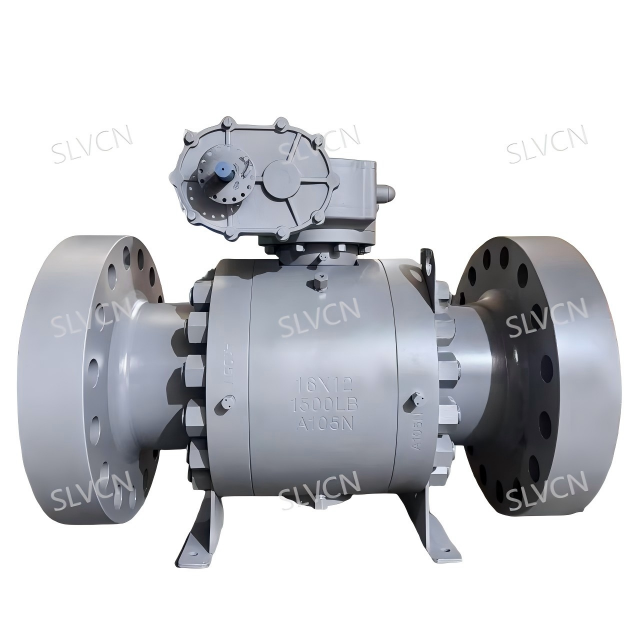

Шаровой кран высокого давления класса 1500

Размер: от 2 дюймов до 48 дюймов (Ду50–Ду1200)

Давление: Класс 1500 (2500 фунтов / PN420)
Рабочая температура:-46°C ~ +200°C (в зависимости от материала)

Метод сборки: Боковой вход

Тип мяча: на цапфе

Концевое соединение: Фланцевый RF/RTJ (BW опционально)
Типы операций: Ручка, червячная передача, электрическая, пневматическая

Материалы корпуса: A694F52, A694F60, A694F65, A182F6A, A182F316, A182F347, 17-4PH, A182F44, A182 F51, A182 F53, Inconel 625, Incoloy 800, Hastelloy C и т. д.
Материалы сиденья: PEEK, PCTFE (KEL-F), Devlon V-API, с жестким седлом

Стандарты проектирования и производства: API 6D, BS 5351, MESCSPET7/200, ASME B16.34
Область применения: Нефть и газ, химическая и нефтехимическая промышленность, энергетика, морская и глубоководная промышленность, аэрокосмическая и военная промышленность, очистка и водоснабжение, металлургическая и горнодобывающая промышленность и т. д.
Бренд: SLVCN

штат:

Количество:



Запрос цены Добавить в корзину

Марка продукта:
SLVCN

Описание продукта

Описание продукта

Шаровой кран высокого давления из кованой стали класса 1500 от SLVCN обеспечивает надежную работу в требовательных промышленных системах. Благодаря двойной блокировке и выпуску воздуха (DBB) и устройству аварийной герметизации он обеспечивает максимальную безопасность и предотвращение утечек.

Благодаря антистатической, пожаробезопасной (API 607) и противовыбросовой конструкции штока этот клапан гарантирует безопасную работу даже в экстремальных условиях.

Изготовленный из коррозионностойких материалов, он обеспечивает длительный срок службы и надежную герметизацию при колебаниях давления. Клапан поддерживает ручное, червячное, электрическое и пневматическое привод и предлагает прямой монтаж в соответствии с ISO 5211 для легкой интеграции с автоматизацией.

Этот клапан идеально подходит для нефтегазовой, химической и энергетической промышленности. Он соответствует стандартам API 6D и ASME B16.34 и имеет номинальное давление PN420 / 6000 фунтов на квадратный дюйм, ман.

Ключевые функции

✓ Максимальная безопасность и предотвращение утечек.

Двойная блокировка и выпуск воздуха (DBB), устройство аварийной герметизации, антистатическое, пожаробезопасное (API 607) и противовыбросовое шток обеспечивают безопасную работу в системах высокого давления с дополнительной защитой для критически важных применений.

✓ Надежное уплотнение седла

Усовершенствованная конструкция уплотнения седла обеспечивает герметичность при высоких давлениях, поддерживая конструкции как с одинарным, так и с двойным уплотнением для повышения надежности.

✓ Прочный и устойчивый к коррозии

Изготовлен из высококачественной кованой стали и устойчивых к коррозии материалов, что обеспечивает долговечность в суровых условиях и устойчивость к растрескиванию под напряжением.

✓ Гибкая и простая интеграция

Поддерживает ручное, червячное, электрическое и пневматическое привод, прямой монтаж по стандарту ISO 5211 для упрощения автоматизации и совместимости с приводами.

✓ Универсальные варианты портов

Доступен в полнопроходном или уменьшенном диаметре в соответствии с требованиями к потоку системы, обеспечивая гибкость для различных применений.

✓ Настраиваемые параметры

Доступны в различных размерах и материалах (A694F52, A694F60, A694F65, A182F316, Inconel 625 и т. д.) для удовлетворения промышленных потребностей.

✓ Проверенные приложения

Идеально подходит для нефтегазовой, химической, энергетической и водоочистной промышленности, отвечая требованиям приложений с высоким давлением.

Список запчастей

Структура шарового клапана

1	Правое тело	9	Губное уплотнение	17	Ключ	25	Упаковочная подушка	33	Упорный подшипник
2	Орех	10	Фиксатор сиденья	18	Болт	26	Поддон для сбора капель	34	Подшипник штока
3	Приколоть	11	Губное уплотнение	19	Шпилька	27	Упаковочная коробка	35	Поддержка цапфы
4	Прокладка	12	Болт	20	Орех	28	Орех	36	Тело
5	Весна	13	Прижимное кольцо седла	21	Шпилька	29	Шпилька	37	Дренажный клапан
6	Шпилька	14	Seat	22	железа	30	Корень
7	Упорная шайба	15	Мяч	23	Уплотнительное кольцо	31	Упорная шайба
8	Губное уплотнение	16	Червячная передача	24	Упаковка	32	Подшипник штока

Технические характеристики

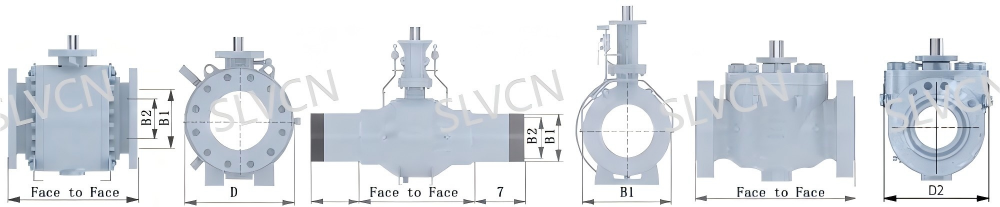

Шаровой кран из кованой стали класса 1500 с креплением на цапфе Размеры: Класс 1500 — полнопортовый

Размер	Отверстие		Боковой вход							Верхняя запись
Размер	Отверстие		Лицом к лицу			D дюйм/мм	D1 дюйм/мм	Масса		Лицом к лицу			D2 дюйм/мм	Масса
НПС/ДН	B1 дюйм/мм	B2 дюйм/мм	РФ дюйм/мм	RTJ дюйм/мм	BWE дюйм/мм	D дюйм/мм	D1 дюйм/мм	Модель FF фунт/кг	Модель FW фунт/кг	РФ дюйм/мм	RTJ дюйм/мм	BWE дюйм/мм	D2 дюйм/мм	Модель FT фунт/кг
2'	1.94	1.94	14.5	14.63	14.5	8.5	8.5	137	132	14.5	14.63	14.5	8.5	121
50	49	49	368	371	368	216	216	62	60	368	371	368	216	55
3'	2.94	2.94	18.5	18.63	18.5	10.5	10.5	260	254	18.5	18.63	18.5	10.5	331
80	74	74	470	473	470	266	266	118	115	470	473	470	267	150
4 дюйма	3.94	3.94	21.5	21.63	21.5	12.2	12.2	439	397	21.5	21.63	21.5	12.2	606
100	100	100	546	549	546	311	311	199	180	546	549	546	311	275
6 дюймов	5.69	5.69	27.75	28	27.75	16.3	16.3	1113	1102	27.75	28	27.75	15.6	1389
150	144	144	705	711	705	415	415	505	500	705	711	705	396	630
8 дюймов	7.56	7.56	32.75	33.13	32.75	20.2	20.2	1931	1907	32.75	33.13	32.75	19.1	2557
200	192	192	832	841	832	512	512	876	865	832	841	832	486	1160
10 дюймов	9.44	9.44	39	39.38	39	23.6	23.6	3175	3087	39	39.38	39	23	3263
250	239	239	991	1000	991	600	600	1440	1400	991	1000	991	585	1480
12 дюймов	11.31	11.31	44.5	45.13	44.5	27.4	27.4	4806	4740	44.5	45.13	44.5	27.9	4475
300	287	287	1130	1146	1130	695	695	2180	2150	1130	1146	1130	709	2030
14 дюймов	12.44	12.44	49.5	50.25	49.5	30.1	30.1	6440	6393	49.5	50.25	49.5	30.1	5842
350	315	315	1257	1276	1257	765	765	2921	2900	1257	1276	1257	765	2650
16 дюймов	14.19	14.19	54.5	55.38	54.5	34.6	34.6	9451	9370	54.5	55.38	54.5	33.4	8642
400	360	360	1384	1407	1384	880	880	4287	4250	1384	1407	1384	848	3920
18 дюймов	16	16	60.5	61.38	60,50*	37.2	37.2	13779	13559	60.5	61.38	60,50*	38.6	11641
450	406	406	1537	1559	1537*	945	945	6250	6150	1537	1559	1537*	980	5280
20 дюймов	17.88	17.88	65.5	66.38	65,50*	42.1	42.1	20062	19842	65.5	66.38	65,50*	40	14551
500	454	454	1664	1686	1664*	1070	1070	9100	9000	1664	1686	1664*	1015	6600
24 дюйма	21.5	21.5	77,60*	77.63	77,60*	49.6	49.6	30865	29542	77,60*	77.63	77,60*	50.9	24251
600	546	546	1972*	1972	1972*	1260	1260	14000	13400	1972*	1972	1972*	1293	11000

Вес и размеры клапанов большего размера до 48 дюймов доступны по запросу.

Размеры: Класс 1500 — уменьшенное отверстие.

Размер	Отверстие		Боковой вход							Верхняя запись
Размер	Отверстие		Лицом к лицу			D дюйм/мм	D1 дюйм/мм	Масса		Лицом к лицу			D2 дюйм/мм	Масса
НПС/ДН	B1 дюйм/мм	B2 дюйм/мм	РФ дюйм/мм	RTJ дюйм/мм	BWE дюйм/мм	D дюйм/мм	D1 дюйм/мм	Модель GG фунт/кг	Модель GW фунт/кг	РФ дюйм/мм	RTJ дюйм/мм	BWE дюйм/мм	D2 дюйм/мм	Модель FT фунт/кг
2'×11/2'	1.94	1.5	14.5	14.63	14.5	8.5	8.5	108	101	14.5	14.63	14.5	8.5	110
50х40	49	38	368	371	368	216	216	49	46	368	371	368	216	50
3'×2'	2.94	1.94	18.5	18.63	18.5	10.5	10.5	187	181	18.5	18.63	18.5	10.5	212
80×50	74	49	470	473	470	266	266	85	82	470	473	470	267	96
4'Х3'	3.94	2.94	21.5	21.63	21.5	12.2	12.2	320	309	21.5	21.63	21.5	12.2	441
100х80	100	74	546	549	546	311	311	145	140	546	549	546	311	200
6'Х4'	5.69	3.94	27.75	28	27.75	15.6	15.6	648	639	27.75	28	27.75	15.6	827
150×100	144	100	705	711	705	396	396	294	290	705	711	705	396	375
8'×6'	7.56	5.69	32.75	33.13	32.75	19.1	19.1	1374	1345	32.75	33.13	32.75	19.1	1565
200×150	192	144	832	841	832	486	486	623	610	832	841	832	486	710
10'Х8'	9.44	7.56	39	39.38	39	23.1	23.1	2388	2359	39	39.38	39	23.1	2866
250×200	239	192	991	1000	991	586	586	1083	1070	991	1000	991	586	1300
12 дюймов × 10 дюймов	11.31	9.44	44.5	45.13	44.5	26.6	26.6	3708	3682	44.5	45.13	44.5	26.6	3527
300×250	287	239	1130	1146	1130	676	676	1682	1670	1130	1146	1130	676	1600
14'Х10'	12.44	9.44	49.5	50.25	49.5	29.6	29.6	4301	4277	49.5	50.25	49.5	29.6	4740
350×250	315	239	1257	1276	1257	751	751	1951	1940	1257	1276	1257	751	2150
14'Х12'	12.44	11.31	49.5	50.25	49.5	29.6	29.6	5291	5247	49.5	50.25	49.5	29.6	6063
350×300	315	287	1257	1276	1257	751	751	2400	2380	1257	1276	1257	751	2750
16 дюймов × 12 дюймов	14.19	11.31	54.5	55.38	54.5	32.5	32.5	6158	6085	54.5	55.38	54.5	32.5	6945
400×300	360	287	1384	1407	1384	826	826	2793	2760	1384	1407	1384	826	3150
20'×16'	17.88	14.19	65.5	66.38	65,50*	38.8	38.8	11550	11464	65.5	66.38	65,50*	38.8	11023
500×400	454	360	1664	1686	1664*	986	986	5239	5200	1664	1686	1664*	986	5000
24'×20'	21.5	17.88	77,60*	77.63	77,60*	46.1	46.1	22553	22465	77,60*	77.63	77,60*	46.1	16314
600×500	546	454	1972*	1972	1972*	1170	1170	10230	10190	1972*	1972	1972*	1170	7400
