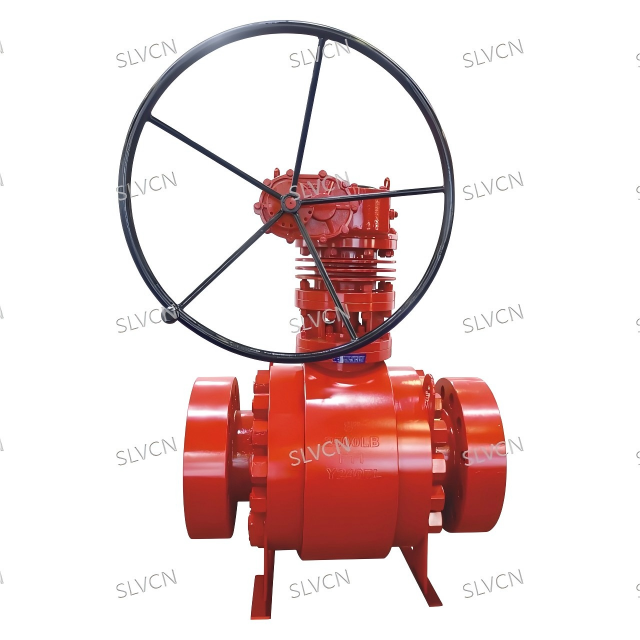

Шаровой кран высокого давления класса 2500

Размер: от 2' до 30' (Ду50–Ду750)

Давление: Класс 2500 (2500 фунтов / PN420)
Рабочая температура:от -46°С до 120°С

Метод сборки: Боковой вход

Тип мяча: на цапфе

Концевое соединение: Фланцевый (RF/RTJ)

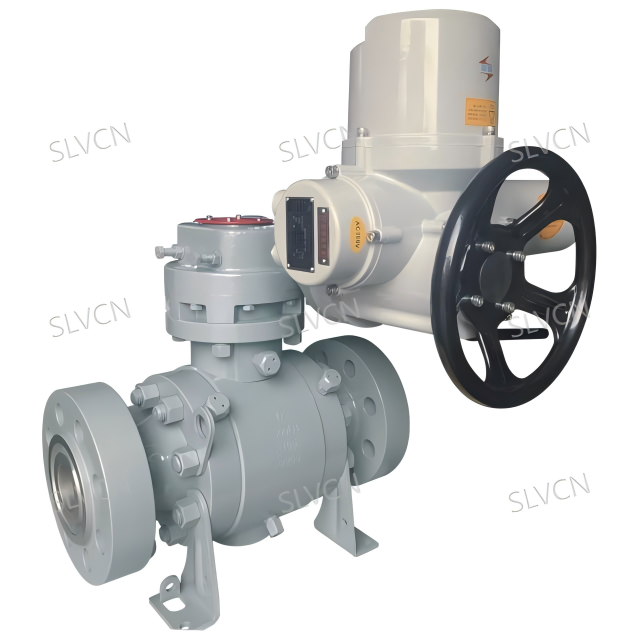

Типы операций: Ручка, червячная передача, электрическая, пневматическая

Материалы корпуса: A694F52, A694F60, A694F65, A182F6A, A182F316, A182F347, 17-4PH, A182F44, A182 F51, A182 F53, Inconel 625, Incoloy 800, Hastelloy C и т. д.
Материалы сиденья: PEEK, PCTFE (KEL-F), Devlon V-API, с жестким седлом

Стандарты проектирования и производства: API 6D, BS 5351, MESCSPET7/200, ASME B16.34
Область применения: Нефть и газ, химическая и нефтехимическая промышленность, энергетика, морская и глубоководная промышленность, аэрокосмическая и военная промышленность, очистка и водоснабжение, металлургическая и горнодобывающая промышленность и т. д.
Бренд: SLVCN

штат:

Количество:



Запрос цены Добавить в корзину

Марка продукта:
SLVCN

Описание продукта

Описание продукта

Шаровой кран высокого давления из кованой стали класса 2500 от SLVCN разработан для экстремальных промышленных условий. Благодаря двойной блокировке и выпуску воздуха (DBB) и устройству аварийной герметизации он обеспечивает максимальную безопасность и предотвращение утечек. Антистатический, пожаробезопасный (API 607), противовыбросовой шток и превосходная конструкция уплотнения седла гарантируют надежную работу без утечек под высоким давлением. Изготовленный из коррозионностойких материалов и допускающий непосредственный монтаж по стандарту ISO 5211, он поддерживает ручное, червячное, электрическое или пневматическое управление. Идеально подходит для нефтегазовой, химической, энергетической, морской и глубоководной отраслей, а также для других требовательных применений, соответствует стандартам API 6D и ASME B16.34, класс 2500, с номинальным давлением PN420 / 6000 фунтов на квадратный дюйм, ман.

Ключевые функции

✓ Максимальная безопасность и предотвращение утечек.

Двойная блокировка и выпуск воздуха (DBB), устройство аварийной герметизации, антистатическое, пожаробезопасное (API 607) и противовыбросовой шток обеспечивают безопасную работу в условиях экстремально высокого давления.

✓ Надежное уплотнение седла

Усовершенствованная конструкция уплотнения седла обеспечивает герметичность при высоком давлении, поддерживая конструкции как с одинарным, так и с двойным уплотнением для дополнительной безопасности.

✓ Прочный и устойчивый к коррозии

Изготовлен из высококачественной кованой стали и коррозионностойких сплавов, способных выдерживать сульфидное растрескивание под напряжением и суровые промышленные условия.

✓ Гибкая и простая интеграция

Поддерживает ручное, червячное, электрическое или пневматическое приведение в действие. Опциональный прямой монтаж по стандарту ISO 5211, фиксирующее устройство или удлинитель штока обеспечивают простоту установки и совместимость с приводом.

✓ Универсальные варианты портов

Доступны в полнопроходном или уменьшенном исполнении в соответствии с требованиями системы к потоку.

✓ Настраиваемые параметры

Доступны в широком диапазоне размеров и материалов (A694F52, A694F60, A694F65, A182F6A, A182F316, A182F347, 17-4PH, A182F44, A182 F51, A182 F53, Inconel 625, Incoloy 800, Hastelloy C и т. д.) удовлетворения различных промышленных потребностей.

✓ Проверенное промышленное применение

Идеально подходит для нефтегазовой, химической и нефтехимической, энергетической, морской и глубоководной, аэрокосмической и военной промышленности, а также других областей применения, требующих высокого давления.

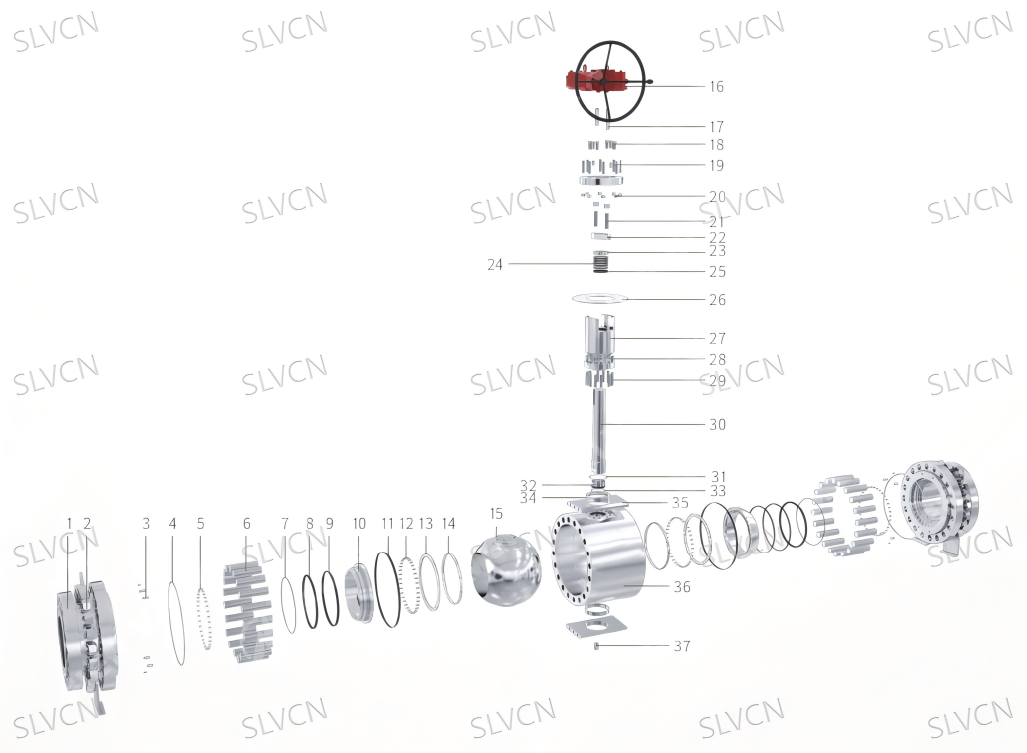

Список запчастей

Структура шарового клапана

1	Правое тело	9	Губное уплотнение	17	Ключ	25	Упаковочная подушка	33	Упорный подшипник
2	Орех	10	Фиксатор сиденья	18	Болт	26	Поддон для сбора капель	34	Подшипник штока
3	Приколоть	11	Губное уплотнение	19	Шпилька	27	Упаковочная коробка	35	Поддержка цапфы
4	Прокладка	12	Болт	20	Орех	28	Орех	36	Тело
5	Весна	13	Прижимное кольцо седла	21	Шпилька	29	Шпилька	37	Дренажный клапан
6	Шпилька	14	Seat	22	железа	30	Корень
7	Упорная шайба	15	Мяч	23	Уплотнительное кольцо	31	Упорная шайба
8	Губное уплотнение	16	Червячная передача	24	Упаковка	32	Подшипник штока

Технические характеристики

Структура шарового клапана Размеры: Класс 2500 — полнопортовый

Размер	Отверстие		Лицом к лицу		D дюйм/мм	D1 дюйм/мм	Масса
НПС/ДН	B1 дюйм/мм	B2 дюйм/мм	РФ дюйм/мм	RTJ дюйм/мм	D дюйм/мм	D1 дюйм/мм	Модель FF фунт/кг	Модель FW фунт/кг
2'	1.69	1.69	17.75	17.88	9.3	ЗО	234	ЗО
50	42	42	451	454	236	ЗО	106	ЗО
3'	2.44	2.44	22.75	23	12	ЗО	525	ЗО
80	62	62	578	584	306	ЗО	238	ЗО
4 дюйма	3.44	3.44	26.5	26.88	14	ЗО	844	ЗО
100	87	87	673	683	356	ЗО	383	ЗО
6	5.19	5.19	36	36.5	20.9	ЗО	2381	ЗО
150	131	131	914	927	530	ЗО	1080	ЗО
8 дюймов	7.06	7.06	40.25	40.88	26.8	ЗО	3885	ЗО
200	179	179	1022	1038	680	ЗО	1762	ЗО
10 дюймов	8.81	8.81	50	50.88	31.1	ЗО	6808	ЗО
250	223	223	1270	1292	790	ЗО	3088	ЗО
12 дюймов	10.44	10.44	56	56.88	34.6	ЗО	9864	ЗО
300	265	265	1422	1445	880	ЗО	4474	ЗО

Вес и размеры клапанов большего размера до 30 дюймов доступны по запросу.

Размеры: Класс 2500 — уменьшенное отверстие.

Размер	Отверстие		Лицом к лицу		D дюйм/мм	D1 дюйм/мм	Масса
НПС/ДН	B1 дюйм/мм	B2 дюйм/мм	РФ дюйм/мм	RTJ дюйм/мм	D дюйм/мм	D1 дюйм/мм	Модель GG фунт/кг	Модель GW фунт/кг
2'×11/2'	1.69	1.5	17.75	17.88	9.3	ЗО	190	ЗО
50х40	42	38	451	454	236	ЗО	86	ЗО
3'×2'	2.44	1.69	22.75	23	12	ЗО	335	ЗО
80×50	62	42	578	584	306	ЗО	152	ЗО
4'Х3'	3.44	2.44	26.5	26.88	14	ЗО	626	ЗО
100х80	87	62	673	683	356	ЗО	284	ЗО
6'Х4'	5.19	3.44	36	36.5	19.1	ЗО	1307	ЗО
150×100	131	87	914	927	486	ЗО	593	ЗО
8'Х6'	7.06	5.19	40.25	40.88	21.7	ЗО	2734	ЗО
200×150	179	131	1022	1038	551	ЗО	1240	ЗО
10'Х8'	8.81	7.06	50	50.88	26.8	ЗО	4943	ЗО
250×200	223	179	1270	1292	680	ЗО	2242	ЗО
12 дюймов × 10 дюймов	10.44	8.81	56	56.88	31.1	ЗО	7734	ЗО
300×250	265	223	1422	1445	790	ЗО	3508	ЗО
