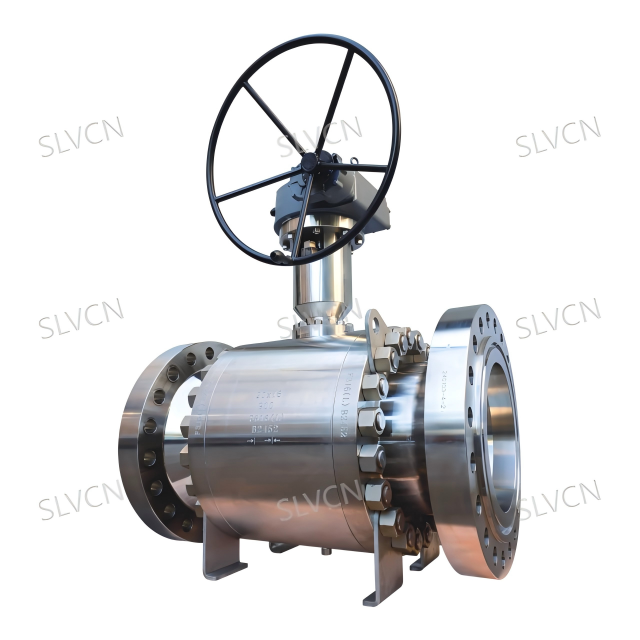

Сверхнизкотемпературный шаровой клапан с уменьшенным проходом класса 900

Размер: от 2' до 56' (Ду50~Ду1400)

Номинальное давление: Класс 900 (дополнительный класс 150/300/600/1500/2500)
Рабочая температура:≥-196℃

Метод сборки: Боковой вход

Тип мяча: на цапфе

Материал корпуса: A350 LF2, A350 LF3, AISI 4130, AISI 4140, A182 F304, A182 F316, A182 F316L, A182 F51 (S32205), A182 F53 (S32750), Inconel 625, Incoloy 800, Hastelloy C-276 и т. д.
Сиденья: PEEK, PCTFE (KEL-F), Devlon V-API, PTFE

Стандарты проектирования: ГБ/Т14925, BS5351, MESCSPET7/200, ASMEB16.34

Связь: фланцевый
Режим привода: Ручка, червячная передача, электрическая, пневматическая, гидравлическая
Область применения: LHe, LH₂, СПГ, LN₂, LOX, LCO₂ и т. д.
Бренд: SLVCN

штат:

Количество:



Запрос цены Добавить в корзину

Марка продукта:
SLVCN

Описание продукта

Описание продукта

Наш сверхнизкотемпературный кованый шаровой кран класса 900 предназначен для применения в экстремально криогенных условиях и при высоком давлении, обеспечивая надежное перекрытие в трубопроводах, компрессорных станциях, на море, на суше, под водой и в других средах со сверхнизкими температурами.

Ключевые функции

✓ Безопасность и герметичная конструкция

Набивка с двойной блокировкой и выпуском воздуха (DBB), антистатическая, пожаробезопасная (API 607), шток с защитой от выброса и набивка с низким уровнем неорганизованных выбросов (ISO 15848) обеспечивают комплексную защиту для максимальной безопасности и предотвращения утечек.

✓ Криогенные характеристики и надежность уплотнения

Криогенное седло PCTFE + компенсация манжетного уплотнения обеспечивает герметичное уплотнение без утечек даже в экстремально холодных условиях ниже -196°C.

✓ Проверенная долговечность

Глубокая криообработка всех компонентов, работающих под давлением, и удлиненный криогенный шток обеспечивают надежную работу при температурах до -46°C, выдерживая при этом как экстремальный холод, так и высокое давление.

✓ Собственные криогенные испытания

Каждый клапан проходит строгие испытания на нашей собственной криогенной установке, чтобы гарантировать надежную работу в самых сложных условиях с низкими температурами.

✓ Универсальные приложения

Идеально подходит для криогенных жидкостей, таких как жидкий гелий (LHe), жидкий водород (LH₂), СПГ, жидкий азот (LN₂) и жидкий кислород (LOX), а также для трубопроводов с высокой пропускной способностью и больших резервуаров для хранения.

✓ Настраиваемые параметры

Доступны в широком диапазоне размеров и материалов (A350 LF2, A350 LF3, AISI 4130, 4140, A182 F304, F316, F316L, A182 F51, F53, Inconel 625, Incoloy 800, Hastelloy C и т. д.) для удовлетворения различных промышленных потребностей.

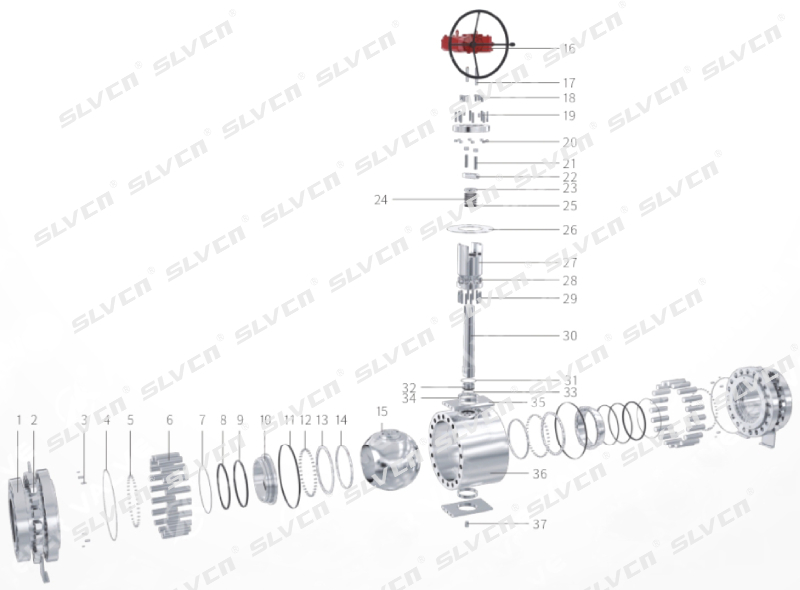

Список запчастей

Структура шарового клапана

1	Правое тело	9	Губное уплотнение	17	Ключ	25	Упаковочная подушка	33	Упорный подшипник
2	Орех	10	Фиксатор сиденья	18	Болт	26	Поддон для сбора капель	34	Подшипник штока
3	Приколоть	11	Губное уплотнение	19	Шпилька	27	Упаковочная коробка	35	Поддержка цапфы
4	Прокладка	12	Болт	20	Орех	28	Орех	36	Тело
5	Весна	13	Прижимное кольцо седла	21	Шпилька	29	Шпилька	37	Дренажный клапан
6	Шпилька	14	Seat	22	железа	30	Корень
7	Упорная шайба	15	Мяч	23	Уплотнительное кольцо	31	Упорная шайба
8	Губное уплотнение	16	Червячная передача	24	Упаковка	32	Подшипник штока

Технические характеристики

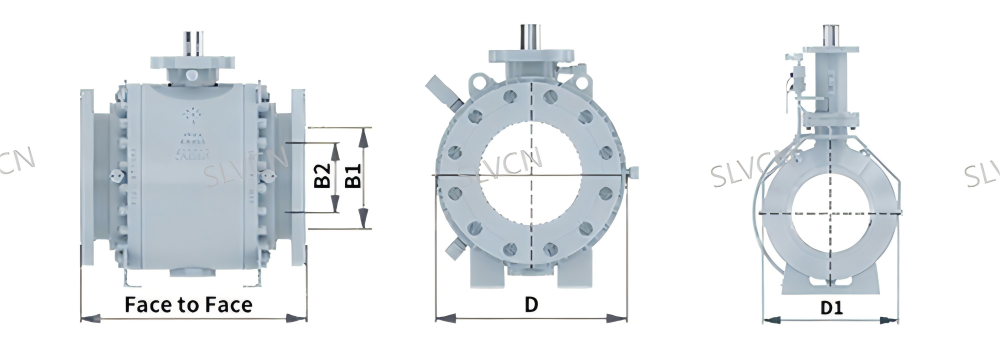

Структура шарового клапана Размеры: Класс 900 – уменьшенный порт

Размер	Отверстие		Лицом к лицу		D дюйм/мм	D1 дюйм/мм	Масса
НПС/ДН	B1 дюйм/мм	B2 дюйм/мм	РФ дюйм/мм	RTJ дюйм/мм	D дюйм/мм	D1 дюйм/мм	Модель GG фунт/кг	Модель GW фунт/кг
2'×11/2'	1.93	1.5	14.5	14.63	8.5	8.5	108	108
50х40	49	38	368	371	216	216	49	49
3'×2'	2.94	1.94	15	15.13	9.5	9.5	150	150
80×50	74	49	381	384	241	241	68	68
4'Х3'	3.94	2.94	18	18.13	11.5	11.5	254	254
100х80	100	74	457	460	291	291	115	115
6'×4'	5.94	3.94	24	24.13	15	15	481	481
150×100	150	100	610	613	381	381	218	218
8'×6'	7.94	5.94	29	29.13	18.5	18.5	948	948
200×150	201	150	737	740	471	471	430	430
10'Х8'	9.94	7.94	33	33.13	21.5	21.5	1700	1654
250×200	252	201	838	841	546	546	771	750
12 дюймов × 10 дюймов	11.94	9.94	38	38.13	24.1	24.1	2355	2293
300×250	303	252	965	968	611	611	1068	1040
14 дюймов × 10 дюймов	12.69	9.94	40.5	40.88	25.2	25.2	2573	2513
350×250	322	252	1029	1038	641	641	1167	1140
14 дюймов × 12 дюймов	12.69	11.94	40.5	40.88	25.2	25.2	3329	3219
350×300	322	303	1029	1038	641	641	1510	1460
16 дюймов × 12 дюймов	14.69	11.94	44.5	44.88	27.8	27.8	3611	3472
400×300	373	303	1130	1140	706	706	1638	1575
20'Х16'	18.56	14.69	52	52.5	33.7	33.7	6614	6283
500×400	471	373	1321	1334	855	855	3000	2850
24'×20'	22.44	18.56	61	61.75	41	41	11422	10472
600×500	570	471	1549	1568	1041	1041	5181	4750
