Шаровые клапаны являются важными компонентами в системах управления жидкостью, оцененными за их простую структуру, исключительную производительность герметизации и быструю работу. Эти преимущества делают их широко используемыми в таких отраслях, как нефть и газ, химическая обработка, выработка электроэнергии и многое другое. В этой статье рассматриваются фундаментальные принципы работы шариковых клапанов, предоставляя четкое понимание того, как они функционируют и почему они так эффективны в приложениях управления жидкостью.
1. Почему шариковые клапаны являются ключом к эффективному управлению жидкостью?
Принцип работы шарового клапана тесно связан с его структурой. Ключевые компоненты шарового клапана включают:
Корпус клапана : корпус клапана служит внешним корпусом шарикового клапана, обычно изготовленного из прочных металлов, таких как нержавеющая сталь или углеродистая сталь. Он поддерживает внутренние компоненты и обеспечивает структурную целостность.
Шар (ядро клапана) : Шар является сердцем клапана, в котором есть центральное отверстие (также называемое проходом потока), которое управляет потоком жидкости. Вращаясь, мяч открывает или закрывает путь потока, непосредственно влияя на работу клапана.
Сиденье : Также известное как герметичное кольцо, сиденье не обеспечивает утечки, когда клапан закрыт. Обычно он изготовлен из мягких материалов, таких как PTFE, RPTFE, PPL или PEEK, или более жесткие материалы, такие как 304 из нержавеющей стали, карбид вольфрама или керамика, в зависимости от применения.
STEM : STEM соединяет шарик с приводом (ручной, пневматической или электрической) и передает вращательное движение, позволяя клапану открываться и закрываться плавно.

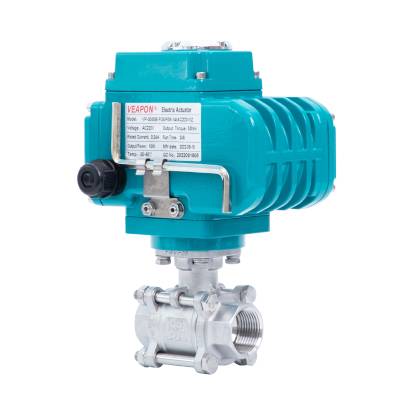

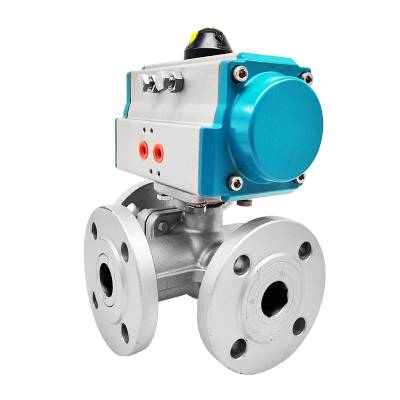

Необязательное дополнение-привод: хотя не является частью самого корпуса клапана, шариковые клапаны могут управляться различными приводами. К ним относятся ручные ручки, пневматические приводы, питаемые на сжатом воздухе, или электрические приводы для автоматического управления. Выбор привода зависит от уровня автоматизации и частоты работы системы.
2. Как работают шаровые клапаны? Простой, но мощный раствор управления жидкостью
Шаровые клапаны работают, вращая шарик для регулирования потока жидкости. Операция проста, как объяснено ниже:
Открытое состояние : когда клапан открыт, отверстие в шаре выровняется с направлением потока трубопровода, позволяя жидкости свободно течь через клапан и шарик.
Закрытое состояние : когда клапан вращается на 90 градусов, отверстие для шарика больше не выравнивается с направлением потока, останавливает поток и закрывает клапан.
Ротационное управление : шаровые клапаны обычно работают с 90-градусным вращением для открытого/закрытого контроля. Это простое вращение позволяет быстрое управление потоком жидкости. Различные приводы (ручные, пневматические или электрические) приводят к вращению для достижения бесшовного управления потоком.
3. Как шариковые клапаны могут принести пользу вашей системе: быстрая, надежная и экономически эффективная?
Шаровые клапаны предлагают многочисленные преимущества из -за их принципа дизайна и работы:
Быстрая эксплуатация : шаровые клапаны могут открываться или закрываться всего за 90 градусов, что делает их идеальными для применений, требующих быстрого отключения жидкости.
Отличное уплотнение : с превосходной производительности герметизации шариковые клапаны идеально подходят для управления высоким давлением, высокой температурой и коррозионными жидкостями.
Простой дизайн : простой дизайн шариковых клапанов, с меньшим количеством деталей, делает их простыми в обслуживании и экономически эффективной.
Простота использования : простая 90-градусная вращательная операция гарантирует, что шаровые клапаны легко работают, даже в системах с частыми циклами/выключением.
