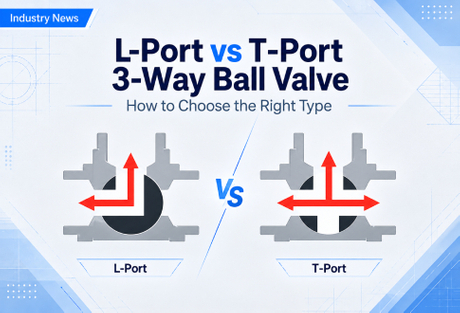

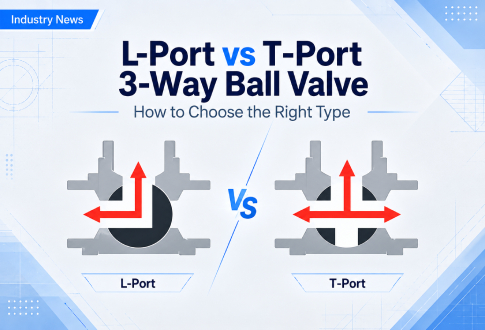

Трехходовые шаровые краны могут выглядеть почти одинаково снаружи, но внутренняя конструкция шара может создавать совершенно разные пути потока. Двумя наиболее распространенными конфигурациями являются трехходовой шаровой клапан с L-образным и Т-образным отверстиями..
Разница проста: L-порт в основном переключает поток между двумя ветвями, тогда как T-порт обеспечивает больше возможностей маршрутизации потока. Выбор правильного типа начинается с понимания того, как среда должна перемещаться по системе трубопроводов.
 |  |  |  |
| Санитарный 3-ходовой шаровой клапан | В чем разница между трехходовым шаровым краном с L-образным и Т-образным отверстиями? | Трехходовой | Трехходовой |
шаровой кран с L-образным отверстием имеет L-образный проход через шар. Обычно он соединяет два соседних порта одновременно, создавая путь потока под углом 90 градусов. Это делает L-порт подходящим для применений, где один поток необходимо перенаправить между двумя трубопроводами. Например, один вход можно направить на выход A или переключить на выход B, в то время как другой выход останется изолированным.
~!phoenix_varTXT7!~
шаровой клапан с Т-образным отверстием имеет Т-образный внутренний проход и обеспечивает более гибкое распределение потока. В зависимости от положения клапана и ориентации порта он может соединять два соседних порта, обеспечивать прямой путь между противоположными портами или соединять все три порта. ~!phoenix_varTXT8!~
| Требование к потоку | L-порт | Т-порт |
| Перенаправить поток между двумя ветвями | Да | Да |
| Подключите два соседних порта | Да | Да |
| Прямоточный поток между противоположными портами | Нет | Да* |
| Подключите все три порта | Нет | Да* |
| Типичное использование | Отклонение/выбор потока | Отклонение / объединение потоков / многопутевая маршрутизация |
*Фактическая картина потока зависит от конструкции клапана, расположения отверстий и положения шара. Всегда проверяйте требуемую блок-схему перед заказом.
Самый быстрый способ выбора — начать с необходимого пути потока.
Если в процессе необходимо переключить только один поток между двумя разными трубопроводами, трехходовой клапан с L-образным отверстием обычно является более простым выбором. Типичные области применения включают направление воды, масла или других сред из одной общей линии в один из двух резервуаров или технологических линий.
Если системе требуется прямой путь потока , трехходовое соединение или более гибкое направление потока, обычно более подходящим является трехходовой клапан с Т-образным отверстием .
Например, если система требует прямого потока между двумя противоположными портами в одном положении и отвода к третьему порту в другом, лучшим вариантом может быть конфигурация Т-образного порта.
Вот почему недостаточно выбрать трехходовой шаровой кран только по размеру и номинальному давлению. Требуемое направление потока должно быть подтверждено в первую очередь..
После выбора конфигурации L-порта или T-порта характеристики клапана должны быть приведены в соответствие с фактическими условиями эксплуатации.
Среда, давление и температура влияют на выбор материалов корпуса и седла. Трехходовой шаровой кран из нержавеющей стали может подходить для применения в воде, химических или агрессивных средах в зависимости от совместимости материалов, тогда как углеродистая сталь или другие материалы могут использоваться для различных промышленных применений.
Тип соединения также должен соответствовать системе трубопроводов. Трехходовые шаровые краны выпускаются с резьбовыми, фланцевыми, приварными и другими торцевыми соединениями.

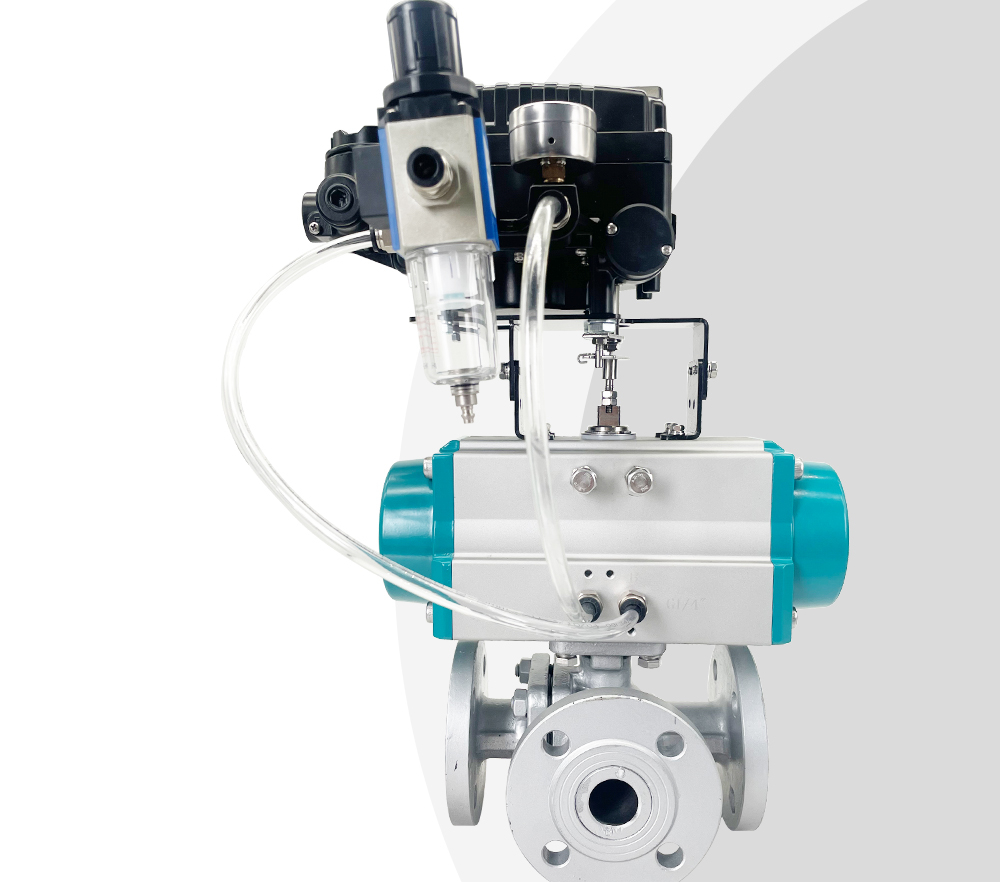

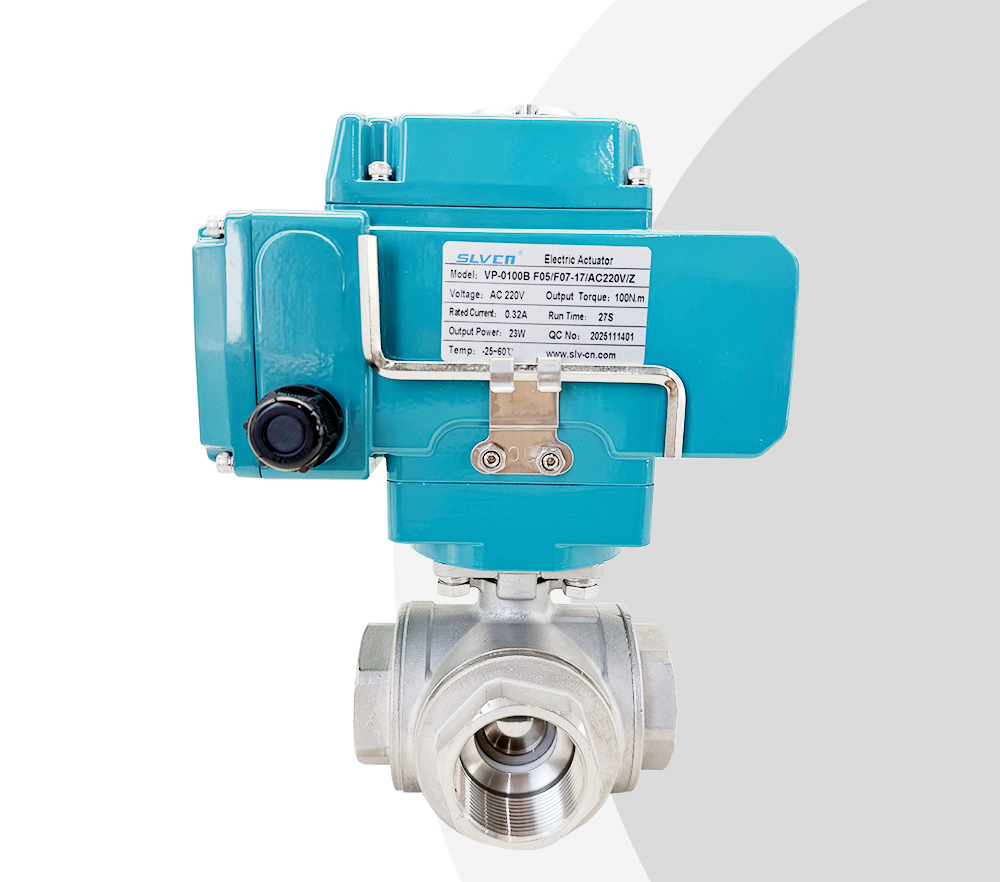

Для автоматизированных систем доступны как Вращение привода, положения клапанов и логика управления должны соответствовать требуемой схеме потока L- или T-порта. пневматические трехходовые шаровые краны , так и электрические трехходовые шаровые краны .
Выбирайте шаровой кран с L-образным отверстием, если вам в основном требуется перенаправление потока на 90 градусов между двумя ответвлениями.
Выбирайте шаровой кран с Т-образным отверстием, если вам нужен прямой поток, трехходовое соединение, объединение потоков или более гибкое направление потока.
Поскольку рабочие положения могут различаться в зависимости от конструкции клапана, всегда проверяйте требуемую схему потока или расположение трубопроводов перед окончательным выбором клапана.
SLVCN поставляет ручные, пневматические и электрические трехходовые шаровые краны с различными материалами корпуса, седла и вариантами подключения.
Если вы не уверены, требуется ли для вашего приложения конфигурация L-порта или T-порта, отправьте нам свою блок-схему вместе с требованиями к среде, размеру, давлению, температуре и соединению. Наша команда может помочь подобрать подходящую конфигурацию клапана.
