При выборе автоматического клапана для промышленной трубопроводной системы многие инженеры и покупатели сравнивают пневматические дисковые затворы и пневматические шаровые краны..
Оба клапана работают на четверть оборота и могут быть оснащены пневматическими приводами для автоматического управления включением/выключением. Однако их различные конструкции делают их пригодными для разных применений.
Правильный выбор клапана зависит от нескольких факторов, в том числе:
Пневматический шаровой кран часто выбирают, когда надежная изоляция и запорные характеристики являются основными приоритетами, тогда как пневматический дроссельный клапан часто предпочитают для трубопроводов большого диаметра, где важны компактная конструкция, меньший вес и экономическая эффективность.
Быстрое сравнение: пневматический дроссельный клапан и пневматический шаровой клапан
Особенность | Пневматический шаровой клапан | Пневматический клапан-бабочка |
Запорный элемент | Вращающийся шар с отверстием | Вращающийся диск внутри корпуса клапана. |
Основное преимущество | Надежное закрытие и изоляция | Компактная конструкция и высокая эффективность |
Путь потока | Прямой путь потока при полностью открытом положении | Диск остается внутри пути потока |
Лучшее для | Критические приложения изоляции | Системы регулирования потока большого диаметра |
Типичные применения | Нефтяные, газовые, химические и технологические системы | Водоподготовка, ОВКВ, охлаждающая вода и коммунальные системы |
Не существует универсально лучшего клапана. Правильный выбор зависит от реальных условий эксплуатации и требований применения.
Ключевая разница между пневматическим шаровым клапаном и пневматическим дроссельным клапаном
И пневматические шаровые краны, и пневматические дроссельные клапаны представляют собой четвертьоборотные клапаны, то есть привод поворачивает элемент клапана примерно на 90 градусов между открытым и закрытым положениями.
В пневматическом шаровом кране используется вращающийся шар с проходом через центр. В полностью открытом состоянии проход выравнивается с трубопроводом, создавая относительно прямой путь потока.
В пневматическом дроссельном клапане используется вращающийся диск, установленный на валу. Диск регулирует поток, изменяя свое положение внутри трубопровода.
Из-за различий в конструкции шаровые краны и дроссельные заслонки обеспечивают разные преимущества в промышленном применении.

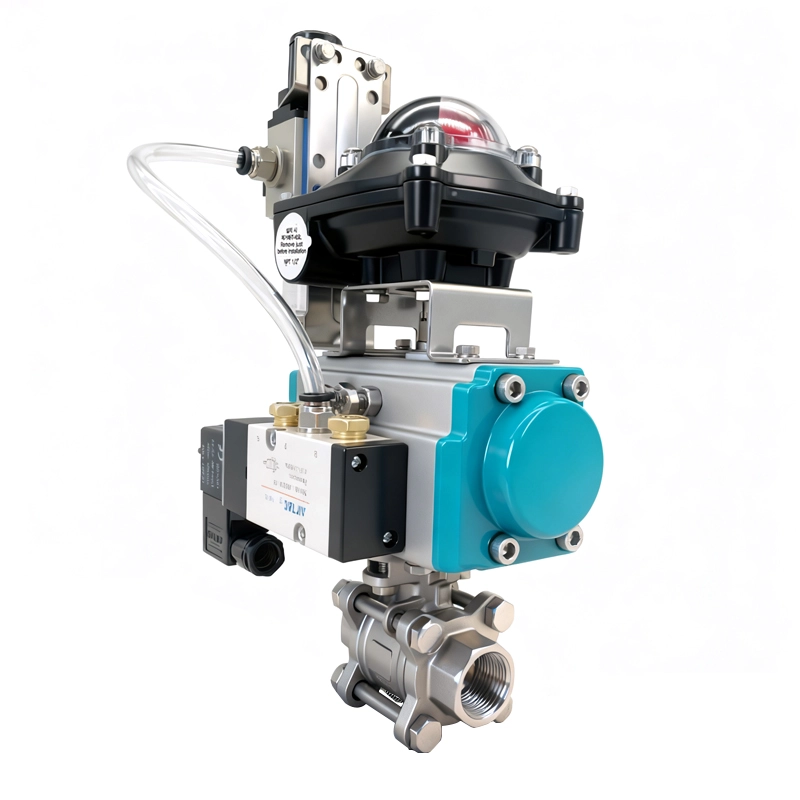

Когда следует выбирать пневматический шаровой кран?
Пневматический шаровой кран часто выбирают, когда важны надежная изоляция и запорные характеристики.
Критические требования к изоляции
Шаровые краны обычно используются в тех случаях, когда предотвращение нежелательных утечек является важным фактором.
|
|
|
|
Типичные области применения включают в себя:
Системы природного газа
Топливные трубопроводы
Химическая обработка
Промышленные газовые системы
Линии изоляции процесса
Прямой путь потока
Многие шаровые краны в полностью открытом состоянии обеспечивают относительно беспрепятственный проход потока.
Это может помочь снизить потери давления и делает шаровые краны пригодными для применений, где важна эффективность потока.
Важные или опасные среды
Для ценных, опасных или чувствительных технологических сред надежность запирания часто является ключевым фактором выбора. Однако при окончательном выборе клапана всегда следует учитывать давление, температуру, совместимость среды и материал седла.

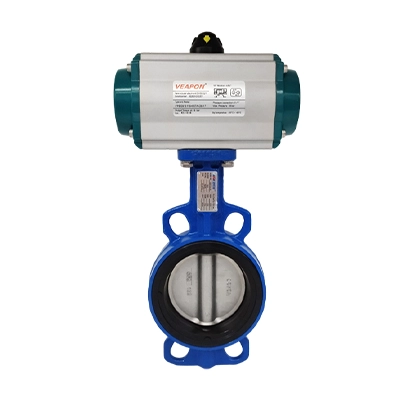

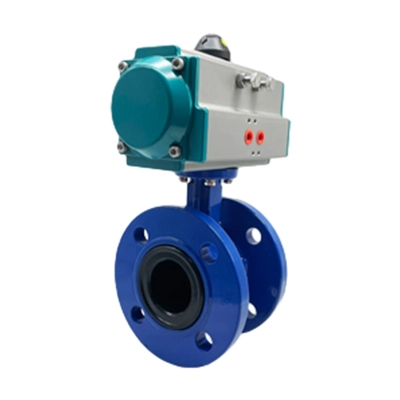

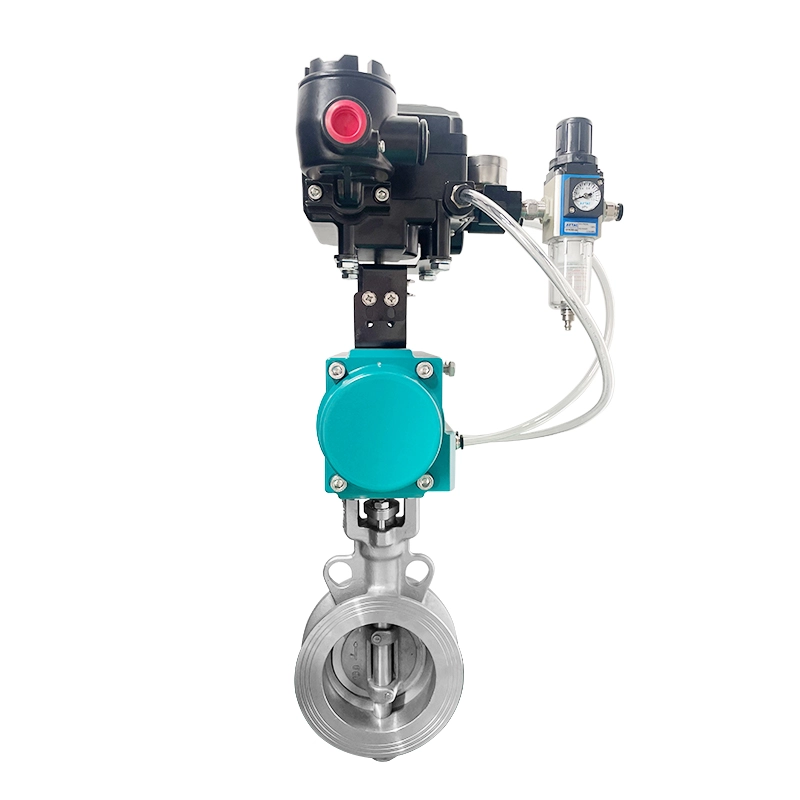

Когда следует выбирать пневматический дроссельный клапан?
Пневматический дроссельный клапан часто выбирают, когда важными факторами являются размер трубопровода, пространство для установки и экономическая эффективность.
|
|
|
|

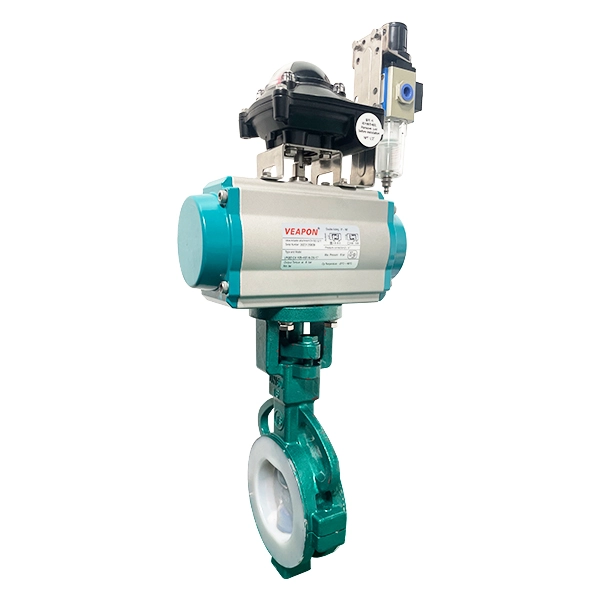

, футерованный фтором дисковый затвор с концевым выключателем |
Преимущество трубопровода большого диаметра
По мере увеличения размера трубопровода размер и вес шарового крана могут значительно увеличиться из-за его большей сферической конструкции.
Вместо этого в дроссельной заслонке используется вращающийся диск, что позволяет создать более компактную и легкую конструкцию.
Для применений большого диаметра, таких как:
Системы охлаждающей воды
Водоочистные сооружения
системы отопления, вентиляции и кондиционирования
Системы вентиляции
Промышленные инженерные трубопроводы
пневматические дроссельные заслонки часто являются практичным решением.
Компактная установка
Поворотные затворы обычно имеют меньший монтажный размер и меньший вес по сравнению со многими другими конструкциями затворов.
Это может упростить установку и снизить требования к поддержке.
Экономическая эффективность
Дроссельные затворы больших размеров часто обеспечивают следующие преимущества:
Меньший расход материала
Легкая транспортировка
Сниженная стоимость установки
Снижение общей стоимости проекта
Всегда ли трубопровод большого диаметра лучше для дроссельной заслонки? Не обязательно.
Хотя дисковые затворы имеют явные преимущества при использовании в системах с большим диаметром, выбор клапана не должен основываться только на размере.
Например, крупные трубопроводы, транспортирующие:
Природный газ
Нефтехимическая продукция
Опасные химикаты
все еще могут потребоваться шаровые краны.
В этих приложениях характеристики отключения, требования безопасности и эксплуатационная надежность могут быть более важными, чем первоначальная стоимость оборудования.
Выбор лучшего клапана зависит от всех технологических требований.
Как выбрать между пневматическим шаровым клапаном и пневматическим поворотным клапаном?
Фактор выбора | Рассмотрите возможность использования пневматического шарового крана, когда | Рассмотрите пневматический дроссельный клапан, когда |
Требование к отключению | Надежная изоляция и снижение риска утечек являются приоритетами. | Требуется общая изоляция и контроль потока. |
Размер трубопровода | Распространены малые и средние размеры. | Трубопроводы большого диаметра требуют компактной конструкции. |
Технологическая среда | Газ, нефть, химические или критические технологические среды | Вода, воздух, коммунальные и общепромышленные услуги |
Место для установки | Пространство доступно | Компактная установка важна |
Рассмотрение стоимости | Производительность и надежность – главные приоритеты | Снижение веса и экономическая эффективность имеют важное значение. |
При окончательном выборе клапана также следует учитывать:
Рабочее давление
Рабочая температура
Совместимость материалов
Материал сиденья
Рабочая частота
Требования к автоматизации
Выбор между пневматическим дроссельным клапаном и пневматическим шаровым клапаном не должен быть сложным.
Укажите основную информацию о приложении:
Технологическая среда
Размер клапана
Рабочее давление
Рабочая температура
Требуемый режим управления
Требования к установке
Если вы не уверены, какой тип клапана подходит, это тоже нормально. Инженеры SLVCN могут проанализировать ваши условия эксплуатации и порекомендовать подходящую конфигурацию клапана, привода и аксессуаров.
