Быстрое руководство по клапану бабочки: детали, принцип работы и приложения

В отличие от громоздких ворот или клапана глобуса, клапаны бабочек сохраняют пространство, уменьшают вес и предлагают быстрое работу. Независимо от того, нужен ли вам ручной клапан бабочки , электрический клапан бабочки или пневматический клапан бабочки , базовый дизайн остается прежним.

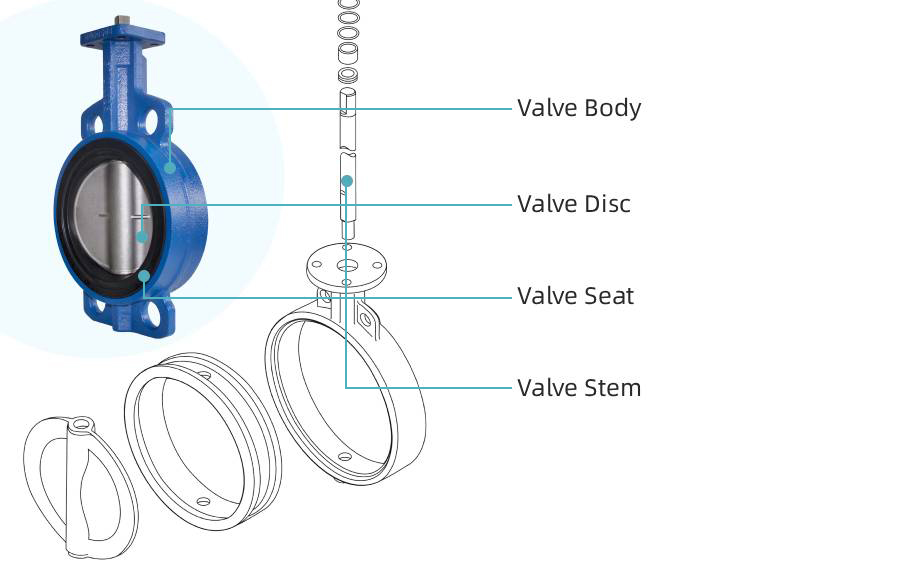

1. Каковы ключевые части клапана бабочки?

· Тело клапана:

Тело удерживает все вместе и соединяет клапан к трубопроводу. Общие типы соединений включают клапаны бабочек пластин, клапаны бабочек, а также фланцевые клапаны бабочек, каждый из которых подходит для различных стандартов установки.

· Диск клапана - The 'Butterfly Wings ':

Диск - это вращающийся элемент, который открывает и закрывает поток. Изготовленная из пластичного железа, нержавеющей стали или специальных сплавов, он выбирается в соответствии со средой - от чистой воды до коррозионных химических веществ.

· Сиденье клапана:

Думайте о сиденье как о подушке », которое запечатывает диск. Мягкие сиденья (EPDM, NBR, PTFE) идеально подходят для воды и общего обслуживания, а металлические сиденья предназначены для высокотемпературных или абразивных условий.

· Стебель клапана (вал):

STEM подключает диск к оператору, передавая крутящий момент. Обычно он изготовлен из коррозионных материалов, чтобы обеспечить долговечность даже под суровым обслуживанием.

✔ Наиболее распространенная конфигурация материала клапана бабочки: пластичный железо (FCD), нержавеющая сталь диска, 304, сиденье EPDM, стебель 410 нержавеющая сталь.

2. Как течет управление клапаном бабочки?

Принцип не может быть проще:

· Диск параллель с течением → полностью открытый.

· Диск перпендикулярный по течению → полностью закрытый.

· Все, что находится между → дросселизмом или регулированием потока.

Поскольку диск вращается только на 90 градусов, клапаны бабочек обеспечивают быстрое отключение с минимальными усилиями.

3. Ручное, электрическое или пневматическое: какой клапан бабочки вам нужен?

· Ручной клапан бабочки - рычаг или коробка передач, недорогие, простые в использовании.

· Электрический клапан бабочки - с электрическим приводом , идеально подходящим для дистанционного управления и автоматизации в HVAC и водных системах.

· Пневматический клапан бабочки - с пневматическим приводом , управляемым сжатым воздухом для быстрой и частой работы на промышленных предприятиях.

4. Где используются клапаны бабочек - и как выбрать правильный

· Муниципальная вода и сточные воды → Тип пластины или ручные клапаны бабочек типа .

· Системы HVAC → Электрический клапан бабочки для автоматического управления зданиями.

· Химические растения и электростанции → Пневматический клапан бабочки для быстрого отключения.

· Высокотемпературная или абразивная среда → металлический или эксцентричный клапан бабочки.

✔ Совет покупателя: клапаны бабочек наиболее эффективны для трубопроводов с низким и средним давлением . Для более высокого давления рассмотрите двойной или тройной эксцентричный конструкции.

Клапаны бабочек могут выглядеть просто, но каждая часть - тело, диск, сиденье и стебель - играет важную роль. Понимая их компоненты, принцип работы и методы работы, покупатели могут принимать более умные решения.

В SLVCN мы поставляем полный ассортимент ручных, электрических и пневматических клапанов бабочек, включая пластинку, туфли и фланцевые типы. Все продукты - это ISO, CE и TUV, доверяя в отрасли Industries Worldwide.
