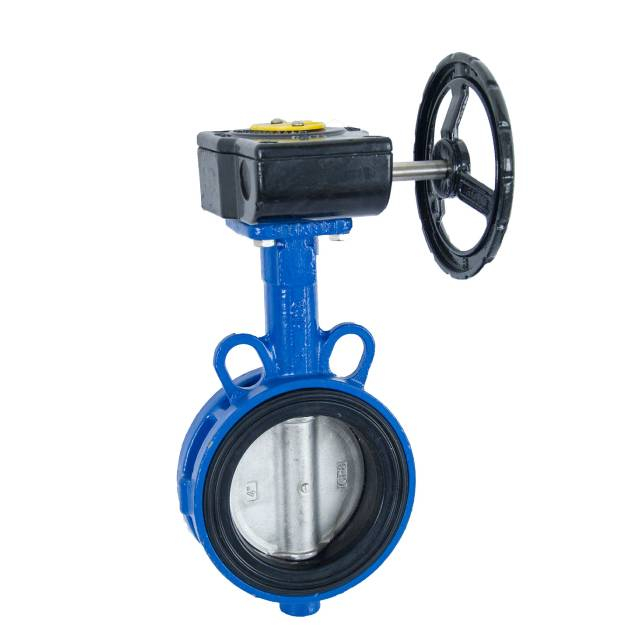

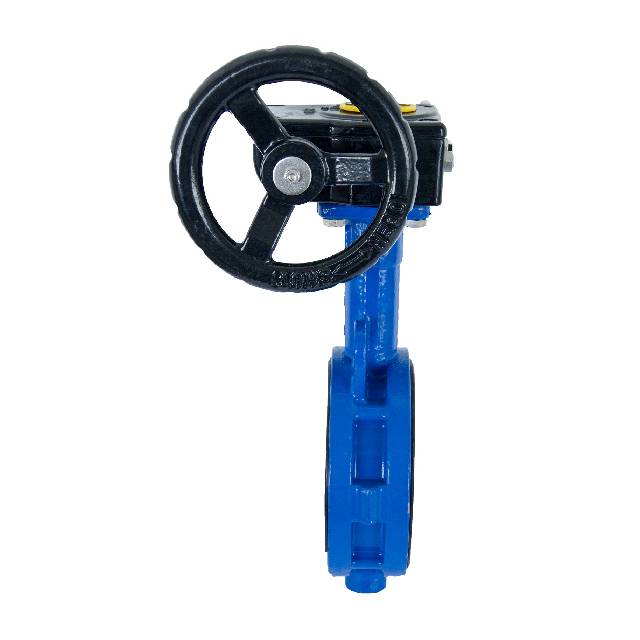

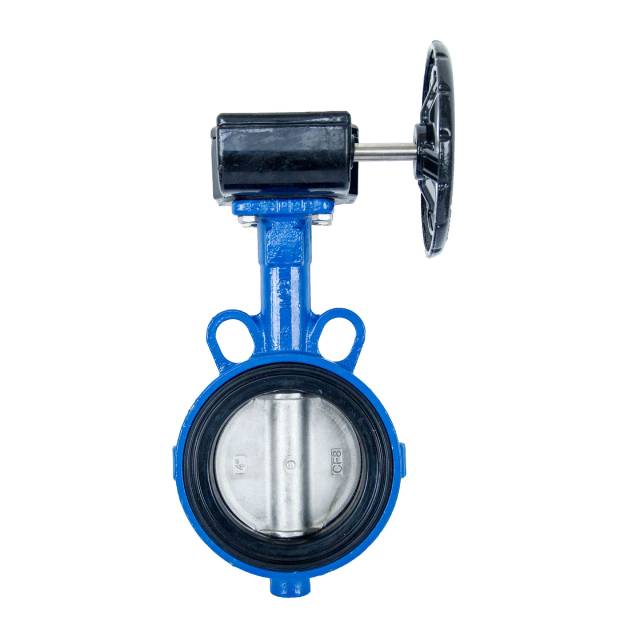

Наш ручный клапан бабочки с ручным управлением с оператором передач оснащен уникальной конструкцией и компактной структурой, идеально подходящей для установки пространства в трубопроводах. Диск принимает высокопрочную структуру кадра, обеспечивая превосходную долговечность, низкий рабочий моменты и надежные характеристики во время частых циклов открытого закрытия.
Этот клапан бабочки разработан с помощью двунаправленного герметизации, позволяя установить, не подвергаясь влиянию направления потока среднего. Тело клапана покрыт эпоксидной смолой, обеспечивая превосходную коррозионную стойкость и длительный срок службы, даже в суровых условиях.
Доступен широкий спектр материалов сидений, таких как EPDM, NBR и PTFE, что делает клапан подходящим для различных сред, включая воду, нефть, воздух, газ и слабые коррозионные химические вещества. Руководство, управляемое передачей, предлагает плавную работу, точное управление потоком и улучшенную безопасность для трубопроводов большого диаметра.
Этот клапан бабочки типа пластина широко используется при очистке воды, систем HVAC, химических заводах, нефтяных трубопроводах, электростанциях и общем промышленном применении, где требуется надежное отключение и регулирование потока.

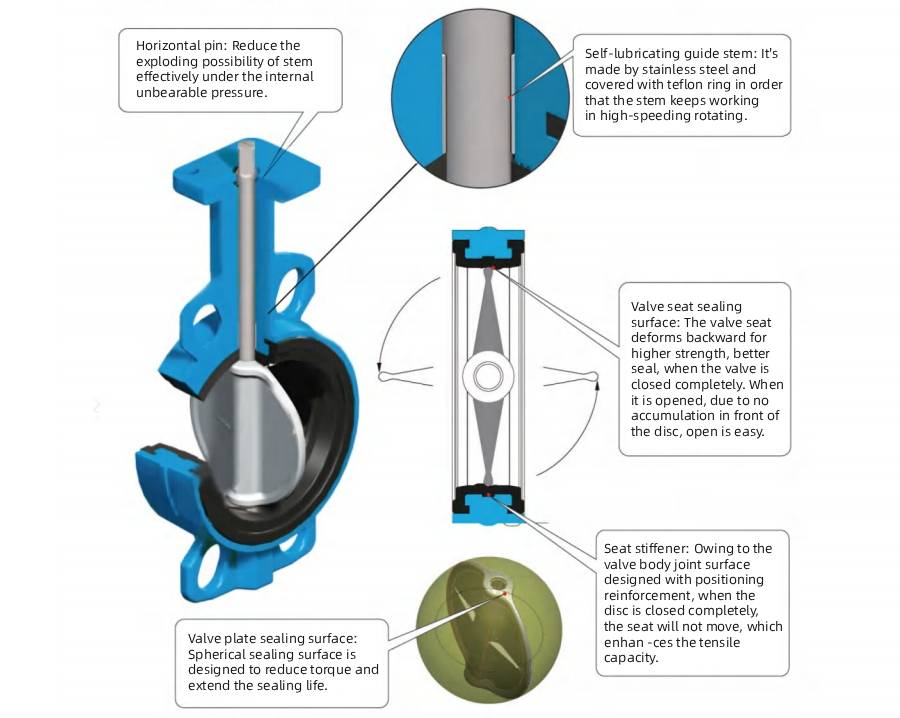

Дизайн функция:

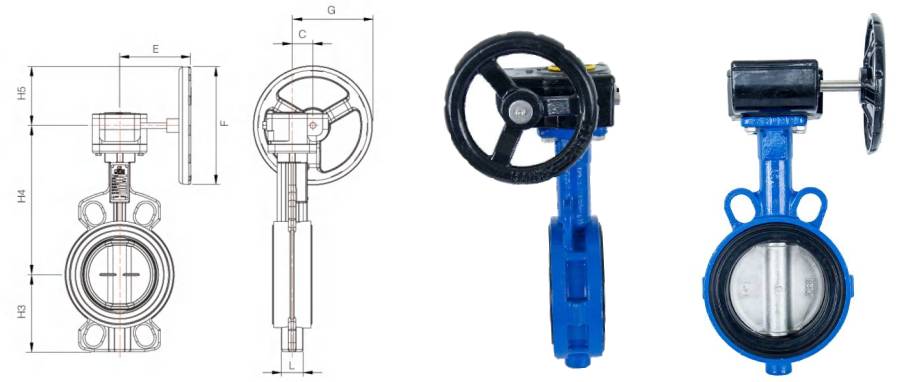

Основное измерение :
Утим: мм
| РАЗМЕР | L | H3 | H4 | H5 | E | F | G | C |
| DN40 (1-1/2 ') | 33 | 60 | 157 | 75 | 155 | 150 | 116 | 41 |
| DN50 (2 ') | 43 | 65 | 180 | 75 | 155 | 150 | 116 | 41 |
| DN65 (2-1/2 ') | 46 | 71 | 192 | 75 | 155 | 150 | 116 | 41 |
| DN80 (3 ') | 46 | 77 | 199 | 75 | 155 | 150 | 116 | 41 |
| DN100 (4 ') | 52 | 107 | 218 | 75 | 155 | 150 | 116 | 41 |
| DN125 (5 ') | 56 | 122 | 234 | 75 | 155 | 150 | 116 | 41 |
| DN150 (6 ') | 56 | 150 | 247 | 75 | 155 | 150 | 116 | 41 |
| DN200 (8 ') | 60 | 165 | 281 | 100 | 195 | 200 | 163 | 63 |
| DN250 (10 ') | 68 | 201 | 327 | 100 | 195 | 200 | 163 | 63 |
| DN300 (12 ') | 78 | 234 | 350 | 100 | 195 | 200 | 163 | 63 |
| DN350 (14 ') | 78 | 301 | 370 | 155 | 255 | 310 | 236 | 81 |
| DN400 (16 ') | 102 | 333 | 402 | 155 | 255 | 310 | 236 | 81 |
| DN450 (18 ') | 114 | 358 | 445 | 200 | 340 | 400 | 281 | 81 |
| DN500 (20 ') | 127 | 392 | 479 | 200 | 340 | 400 | 281 | 81 |
| DN600 (24 ') | 154 | 454 | 548 | 200 | 370 | 400 | 323 | 123 |
| DN700 (28 ') | 165 | 508 | 619 | 200 | 370 | 400 | 360 | 160 |
| DN800 (32 ') | 190 | 592 | 775 | 200 | 370 | 400 | 360 | 160 |
| DN900 (36 ') | 203 | 632 | 805 | 200 | 370 | 400 | 360 | 160 |
| DN950 (38 ') | 216 | 682 | 874 | 200 | 370 | 400 | 360 | 160 |
| DN1000 (40 ') | 216 | 698 | 945 | 300 | 471 | 600 | 497 | 197 |
| DN1050 (42 ') | 216 | 761 | 1009 | 300 | 471 | 600 | 497 | 197 |
| DN1100 (44 ') | 216 | 768.1 | 1010 | 300 | 471 | 600 | 497 | 197 |
| DN1200 (48 ') | 254 | 813.6 | 1066 | 300 | 471 | 600 | 497 | 197 |
