Выбор подходящего шарового крана с зажимом — это не просто вопрос размера или номинального давления. Как в санитарных, так и в промышленных трубопроводных системах производительность сантехнических шаровых кранов и других клапанов из нержавеющей стали напрямую влияет на надежность системы, эксплуатационную гигиену и эффективность долгосрочного обслуживания. В этом руководстве изложены ключевые факторы, которые помогут инженерам и покупателям выбрать наиболее подходящий клапан с учетом реальных условий эксплуатации.
Структурный выбор: полностью герметизированные или полугерметичные зажимные шаровые краны
С конструктивной точки зрения хомутовые шаровые краны в основном подразделяются на полностью герметизированные и полугерметичные конструкции. Эта классификация широко распространена в практическом применении и обусловлена гигиеническими требованиями, а не качеством клапана.
Элемент
Полностью герметизированный шаровой кран с зажимом
Полуинкапсулированный шаровой кран с зажимом
Уровень гигиены
Уровень затрат
Medium
Внешняя поверхность
Полностью закрытый, гладкий
Частично открыт
Очистка
Простой CIP/SIP
Стандартная уборка
Типичные отрасли
Продукты питания, напитки, фармацевтика
Вода, Химия, Промышленность
Уровень затрат
Выше
Более экономичный
Примечания:
· Полностью герметизированные клапаны имеют полностью закрытый корпус, который сводит к минимуму внешние зазоры и мертвые зоны, что идеально подходит для гигиенических систем, требующих частой очистки.
· Полугерметичные клапаны имеют более простую, более промышленную конструкцию, подходящую для применений с умеренными гигиеническими требованиями.
Подробное описание полностью и полугерметичных шаровых кранов с зажимом см. в нашей предыдущей статье..
Выбор материала корпуса: нержавеющая сталь 304/316 или 304L/316L
Выбор материала является ключевым фактором для шаровых кранов с санитарным зажимом и других клапанов из нержавеющей стали, влияющим на коррозионную стойкость, характеристики сварки и срок службы.
Материал
Содержание углерода
Коррозионная стойкость
Типичное применение
304 (CF8)
Стандартный
★★★
Общепромышленные системы
304Л (CF3)
Низкоуглеродистый
★★★★
Сантехнические трубопроводы
306 (CF8M)
С молибденом
★★★★
Химические процессы
306Л (КФ3М)
Низкоуглеродистый + молибден
★ ★ ★ ★ ★
Пищевая и фармацевтическая промышленность
Низкоуглеродистые марки, такие как 304L и 316L, снижают риск межкристаллитной коррозии в местах сварки и широко используются в шаровых кранах с хомутами санитарного назначения. Для пищевой промышленности, производства напитков и фармацевтической продукции обычно предпочтительна нержавеющая сталь 316L.
Выбор материала седла и прокладки для шаровых кранов с санитарным зажимом
Для шаровых кранов с санитарным зажимом материалы седла и прокладки должны выбираться в соответствии с совместимостью сред, температурой и требованиями к очистке.
Материал
Ключевые характеристики
Типичные санитарные применения
PTFE
Отличная химическая стойкость, низкое трение.
Химические среды, смешанные технологические системы
Epdm
Хорошая эластичность, совместим с пищевыми продуктами.
Химические среды, смешанные технологические системы
Силикон
Высокая гибкость, отличная гигиена
Пищевая, фармацевтическая, биотехнологическая
Хотя EPDM обычно ассоциируется с санитарными дроссельными клапанами, он также широко используется в шаровых кранах с санитарными зажимами, особенно в системах водоснабжения и производства напитков. При окончательном выборе материала следует учитывать тип среды, температуру и процессы очистки.
Выбор привода: ручной, пневматический или электрический.
Выбор срабатывания зависит от рабочей частоты, требований автоматизации и потребностей управления системой.
Тип срабатывания
Частота работы
Типичный сценарий
Руководство
Низкий
Простые или редко эксплуатируемые трубопроводы
Пневматический
Высокий
Автоматизированные производственные линии
Электрический
Средний–высокий
Системы дистанционного или централизованного управления

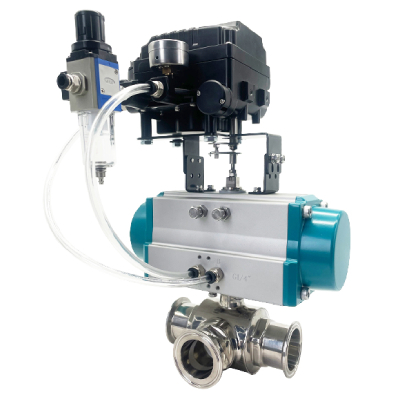

Шаровые краны с пневматическим зажимом могут быть оснащены дополнительными аксессуарами, такими как электромагнитные клапаны, концевые выключатели, регуляторы воздушного фильтра и позиционеры, для достижения более высокого уровня надежной автоматизации и точного управления.
Некоторые санитарные и промышленные системы работают под вакуумом или отрицательным давлением. Стандартные шаровые краны с зажимом могут не обеспечить надежное уплотнение в таких условиях.
Шаровые краны с зажимом, рассчитанные на вакуум, имеют оптимизированную конструкцию уплотнений и соответствующие материалы седла, что обеспечивает стабильную работу без утечек. Они обычно используются в фармацевтических, биотехнологических и вакуумных системах транспортировки, где требуется надежная работа вакуума.
Эта статья является частью серии знаний о клапанах SLVCN , в которой мы делимся практическими советами по выбору, эксплуатации и автоматизации клапанов.
