Типы шаровых клапанов: руководство покупателя по выбору правильного клапана

Шаровые клапаны широко используются в промышленных и коммерческих трубопроводах из -за их надежного герметизации, простой работы и универсальности. С таким количеством доступных дизайнов - от плавучих и монтированных шариковых клапанов с фланцами, резьбовыми и санитарными типами - выбор правильного может быть сложным.

Это руководство объясняет основные классификации шариковых клапанов, что они имеют в виду на практике, и предлагает советы по выбору, чтобы помочь покупателям принять правильное решение.

1. Классификация по приведению (как работает клапан)

· Ручной шариковой клапан -простой рычаг дизайн. Идеально подходит для небольших трубопроводов и случайной работы.

· Электрический шаровой клапан - оснащен электрическим приводом для автоматизации и дистанционного управления. Обыкновенный в обработке воды, HVAC и процессовой отрасли.

· Пневматический шаровой клапан - оснащен пневматическим приводом , питаемым на сжатом воздухе. Быстрый ответ/выключен, широко используемый в химических растениях, электростанциях и системах с частыми циклами.

· Электрогидравлические / пневматические гидравлические шариковые клапаны-Гибридные конструкции для требовательных или критических применений безопасности.

Ручной шариковый клапан

Пневматический шаровой клапан

2. Классификация по структуре (как построен клапан)

Совет по выбору: для автоматизации сравните электрические и пневматические шариковые клапаны. Электрик обеспечивает точный контроль; Pneumatic предлагает более быстрые действия и надежность в опасных средах.

2. Классификация по структуре (как построен клапан)

· Огромный шаровой клапан -компактный, утечка и экономичный, но не исправный.

· Двухчастотный шаровой клапан -может быть демонтирован для уборки, балансировки стоимости и практичности.

· Шаровой клапан с тремя частями -легко поддерживать, не удаляя из трубопровода. Популяция в продуктах питания и напитках и фармацевтической промышленности.

Узнайте больше в нашем путеводителе по однокурсникам, двум частям и трех частям шариковых клапанов.

3. Классификация по типу соединения (как он подходит для трубопровода)

· Резьповый шаровой клапан (NPT/BSP) -Быстрая установка, лучше всего подходит для трубопроводов с небольшим диаметром (до DN50).

· Фланговый шаровой клапан -прочный, защищенная от утечка соединения для средних и крупных трубопроводов. Распространен в нефти и газе, химикатах и ​​очистке воды.

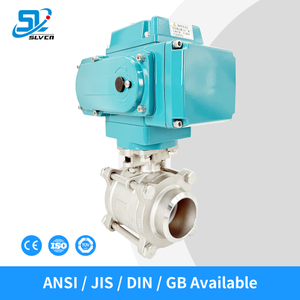

· Сваренный шаровой клапан -постоянное соединение, отличное уплотнение, используемое в высоком давлении и опасных средах.

· Санитарно -зажимные шариковые клапаны - предназначенный для гигиенического использования в продовольственной и фармацевтической промышленности.

· Пластин (выпорной) шаровой клапан - компактный и легкий, установлен между фланцами.

Смотрите наше сравнение фланцевого и резьбового шарикового клапана.

4. Классификация по пути потока (как движется поток)

· Двухсторонний (прямой) шаровой клапан -стандартный дизайн для простого обслуживания/выключения.

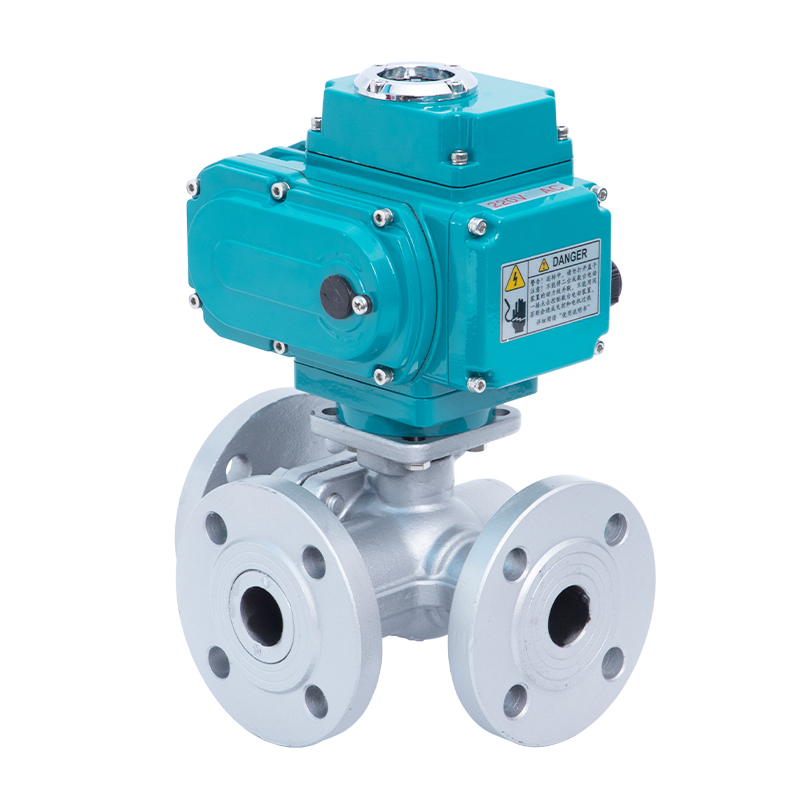

· Трехворотный шаровой клапан (L-порт, T-порт) -используется для отвлечения или смешивания потоков, уменьшая необходимость в нескольких клапанах.

· Четырехсторонний шаровой клапан-подходит для более сложного управления потоком при автоматизации процессов.

Совет по выбору: если ваша система требует отвлечения или смешивания, рассмотрите трехсторонний или 4-часовой шаровой клапан вместо нескольких двухэтажных клапанов.

5. Классификация по приложению (условия труда)

· Санигирный шариковой клапан -наполовину обернутый или полноценная, подходящая для гигиенических систем.

· Шаровой клапан высокого давления -построенный для нефтегазовой и газовой, нефтехимической и электроэнергии.

· Криогенный шаровой клапан-предназначен для низкотемпературных услуг, таких как СПГ.

· Высокотемпературный / паровой шаровой клапан-применяется в паровых трубопроводах и промышленности процессов.

· V-порт-клапан шарикового клапана -обеспечить точное управление потоком для применений дросселей.

Совет по выбору: всегда соответствуйте материалу клапана и конструкции с вашей средой (вода, нефть, газ, пар, химические вещества) и рабочее давление/температура.

6. Другие классификации

Под поддержкой мяча:

· Плавучий шаровой клапан-общий для мелких/средних трубопроводов, рентабельный.

· Монтажный шариковой клапан Trunnion-предпочтительный для применений большого диаметра и высокого давления.

На монтажной платформе:

· Высокая платформа (ISO5211)-готовый к приводе дизайн.

· Низкая платформа - требует кронштейна или муфт.

По стандартам:

· ANSI, DIN, JIS, GB - Региональные спецификации трубопровода.

Хотя есть много способов классификации шариковых клапанов, покупатели обычно фокусируются на трех аспектах: тип соединения, метод применения и условия труда.

В SLVCN мы поставляем полный ассортимент шариковых клапанов - плавучий и монтированный, фланцевый, резьбовой, сваренный, санитарная, пневматическая и электрическая. Наши продукты сертифицированы ISO, CE и TUV, обеспечивая безопасную и надежную производительность для отраслей по всему миру.

Независимо от того, нужен ли вам санитарно-зажимный шаровой клапан для пищевой переработки или шаровой клапан высокого давления для нефтяных трубопроводов, SLVCN предоставляет решения, доверяющие более чем 50 странам.
