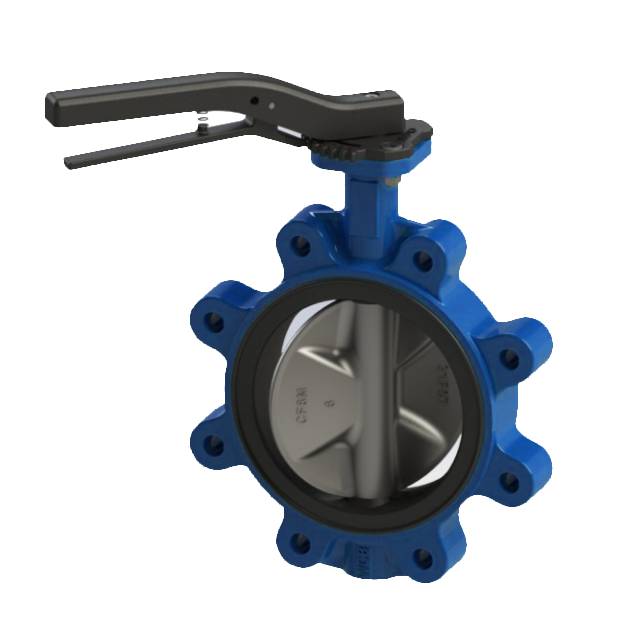

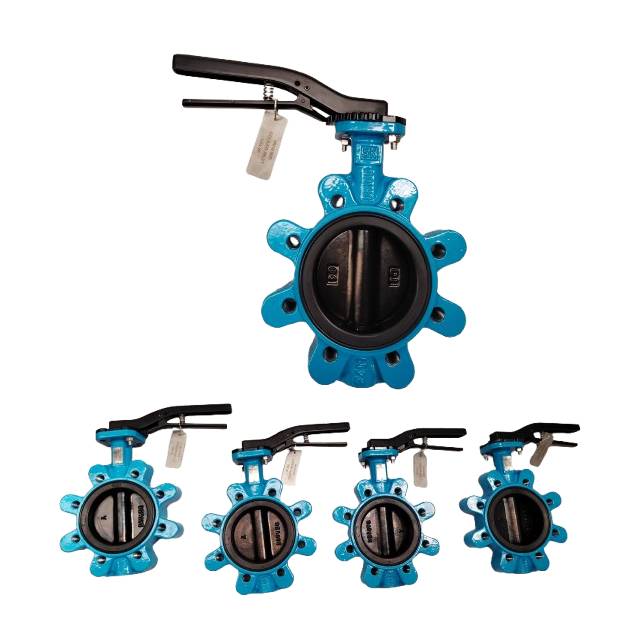

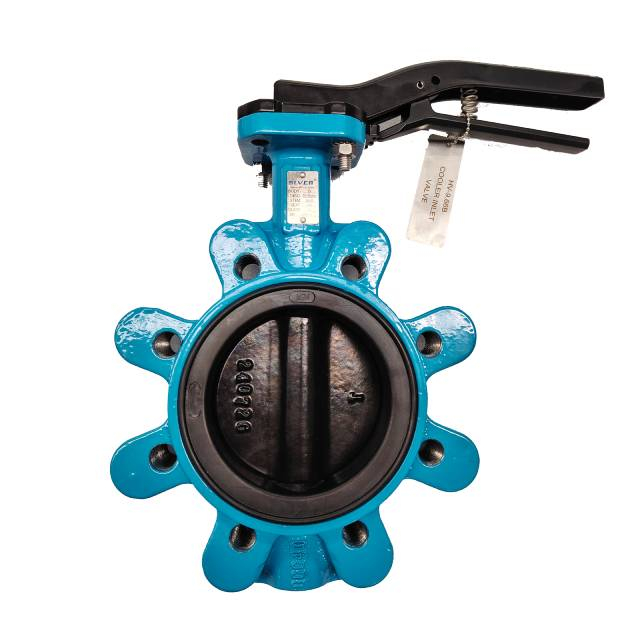

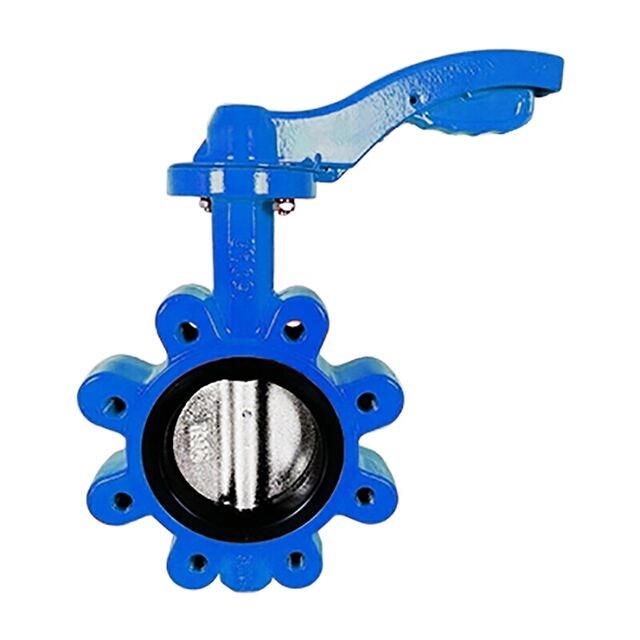

Ручной клапан бабочки с рычагом-это ручной клапан, предназначенный для надежного отключения и управления потоком в трубопроводах. Корпус клапана, доступный в пластичном железе или нержавеющей стали с эпоксидным покрытием, обеспечивает превосходную долговечность и коррозионную стойкость. Его конструкция типа Lug обеспечивает легкую установку и позволяет изолировать секции трубопровода для технического обслуживания без выключения всей системы.
Благодаря компактной конструкции и эксплуатации рычага она широко применяется на водоочистных сооружениях, системах HVAC, пожарной защите, судостроительстве, а также в промышленных воде или нефтяных трубопроводах для обработки воды, воздуха, нефти и некоррозийных жидкостей. Доступный в размерах DN50-DN600, с рейтингом давления до PN16/150 фунтов, этот клапан обеспечивает экономически эффективное управление ручным решением для трубопроводов с малым и большим диаметром.

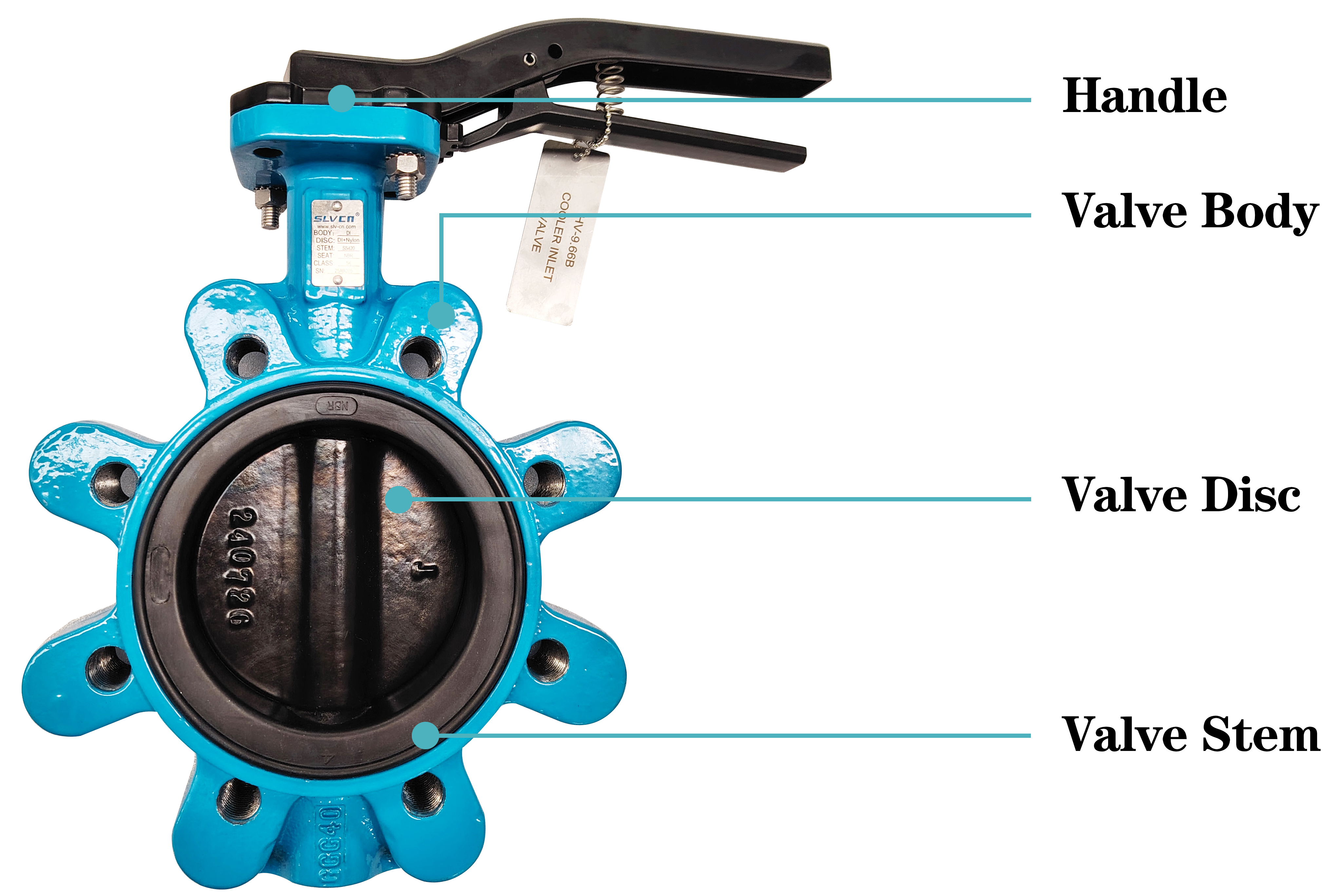

Детали продукта:
| Части клапана | Материалы |
| Корпус клапана | Пластичный железо, литая сталь (WCB), нержавеющая сталь (SS304/SS316) |
Клапан диск | Никелированное пластичное железо, нержавеющая сталь (SS304/SS316) |
| Сиденье клапана | Нян
| Epdm | FKM / Viton | PTFE |
| Рабочая температура | -20 ℃ ~ +80 ℃ | -20 ℃ ~ +100 ℃ | -10 ℃ ~ +180 ℃ | ≤180 ℃ |

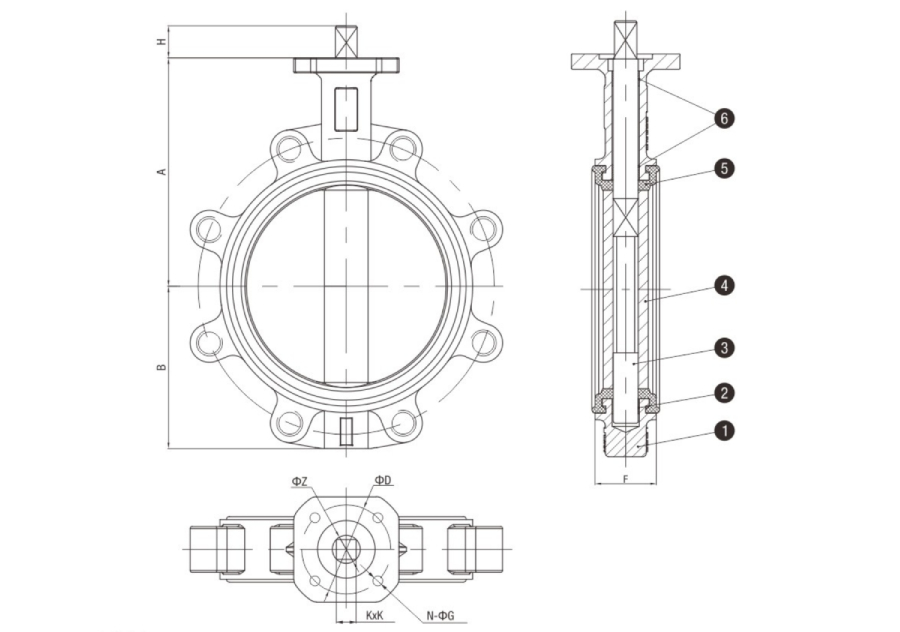

Основное измерение:
| Мм | a ± 3 | b ± 3 | ¢ z | h ± 1 | kxk | f ± 1 | верхний фланец | Ød | n-og |
| DN50 | 115 | 74 | 12.6 | 32 | 9 × 9 | 43 | F05 | 50 | 4- ¢ 8 |
| DN65 | 132 | 82 | 12.6 | 32 | 9 × 9 | 46 | F05 | 50 | 4- ¢ 8 |
| DN80 | 135 | 92 | 12.6 | 32 | 9 × 9 | 46 | F05 | 50 | 4- ¢ 8 |
| DN100 | 162 | 108 | 15.77 | 32 | 11x11 | 52 | F07 | 70 | 4- ¢ 10 |
| DN125 | 176 | 123 | 18.92 | 32 | 14x14 | 56 | F07 | 70 | 4- 10 долларов |
| DN150 | 190 | 135 | 18.92 | 32 | 14x14 | 56 | F07 | 70 | 4- 10 долларов |
| DN200 | 230 | 166 | 22.10 | 45 | 17x17 | 60 | F10 | 102 | 4-+12 |
| DN250 | 270 | 200 | 28.45 | 45 | 19 × 19 | 68 | F10 | 102 | 4- ¢ 12 |
| DN300 | 305 | 238 | 31.60 | 45 | 22 × 22 | 78 | F10 | 102 | 4- ¢ 12 |
| DN350 | 340 | 270 | 31.60 | 45 | 22 × 22 | 78 | F10 | 102 | 4- ¢ 12 |
| DN400 | 400 | 310 | 33,15/37,95 | 52 | 27 × 27 | 102 | F14 | 140 | 4- ¢ 18 |
| DN450 | 420 | 330 | 38.00/42,86 | 52 | 27 × 27 | 114 | F14 | 140 | 4- ¢ 18 |
| DN500 | 465 | 367 | 41.15/45,70 | 64 | 36 × 36 | 127 | F14 | 140 | 4- ¢ 18 |
| DN600 | 536 | 430 | 50,65/53,98 | 70 | 36 × 36 | 154 | F16 | 165 | 4-12 |
