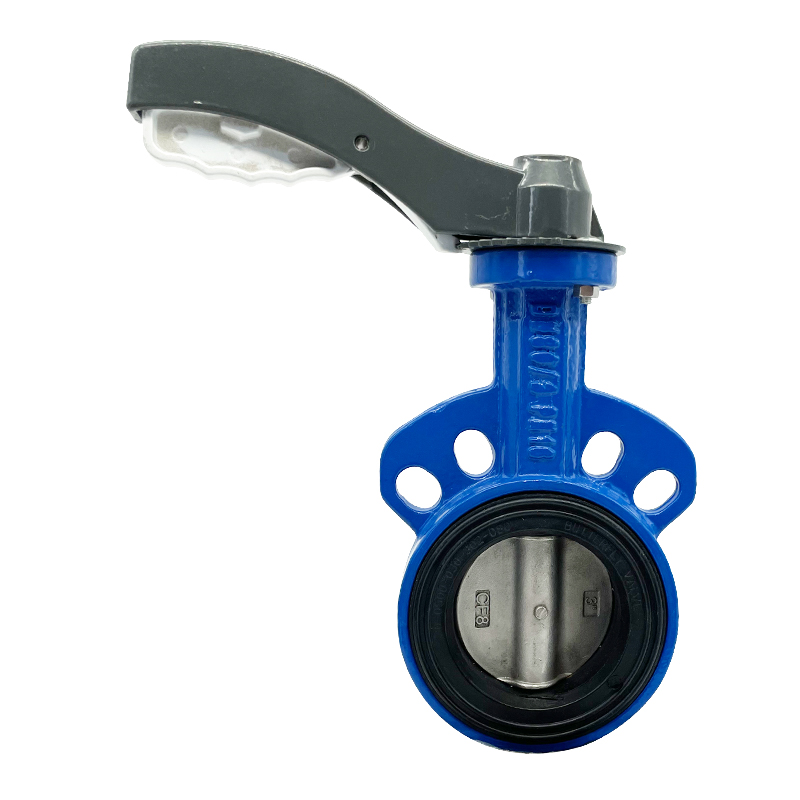

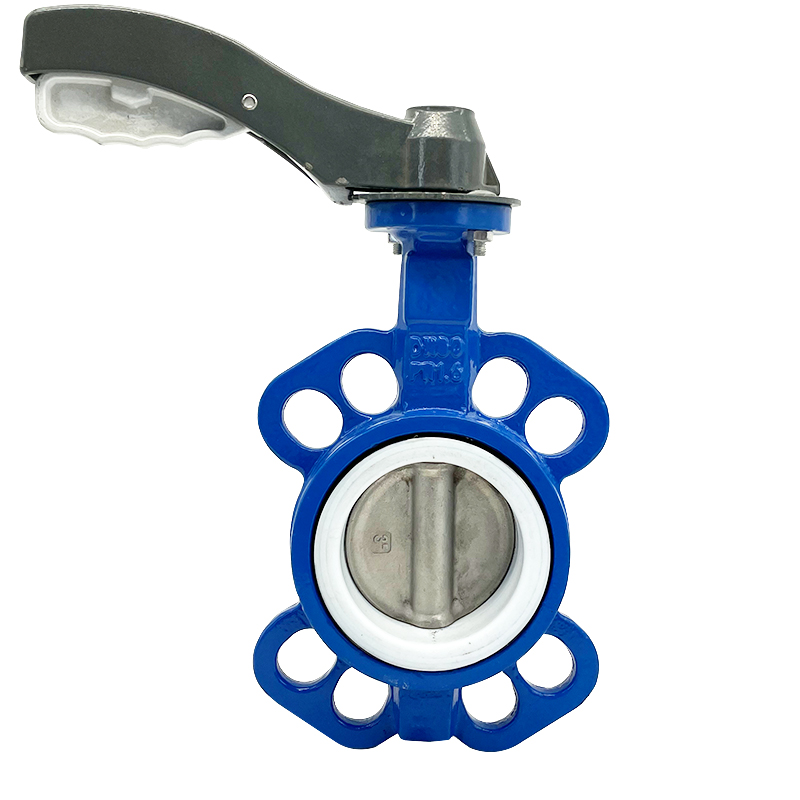

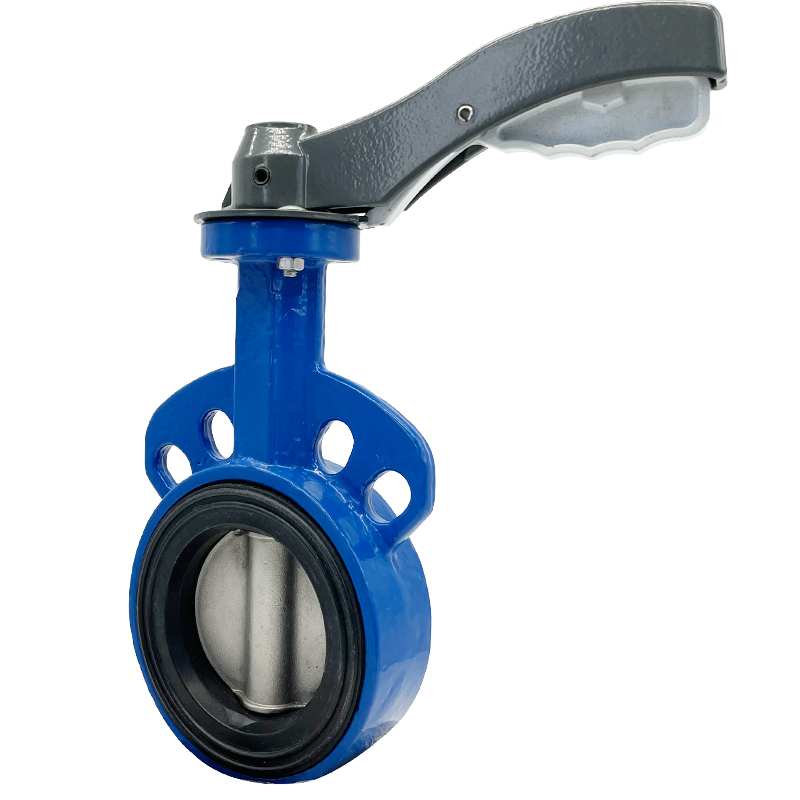

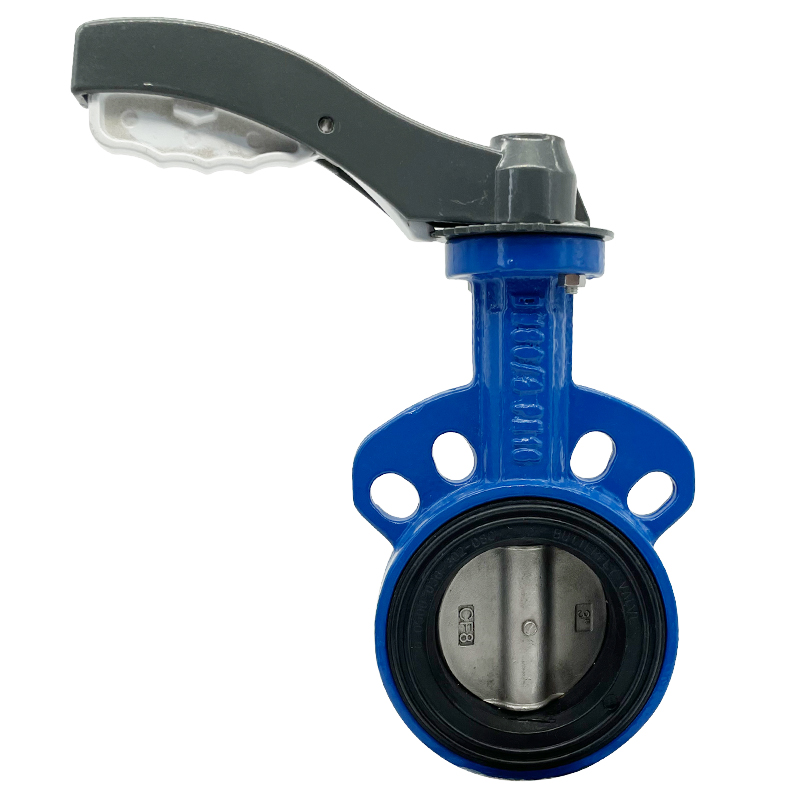

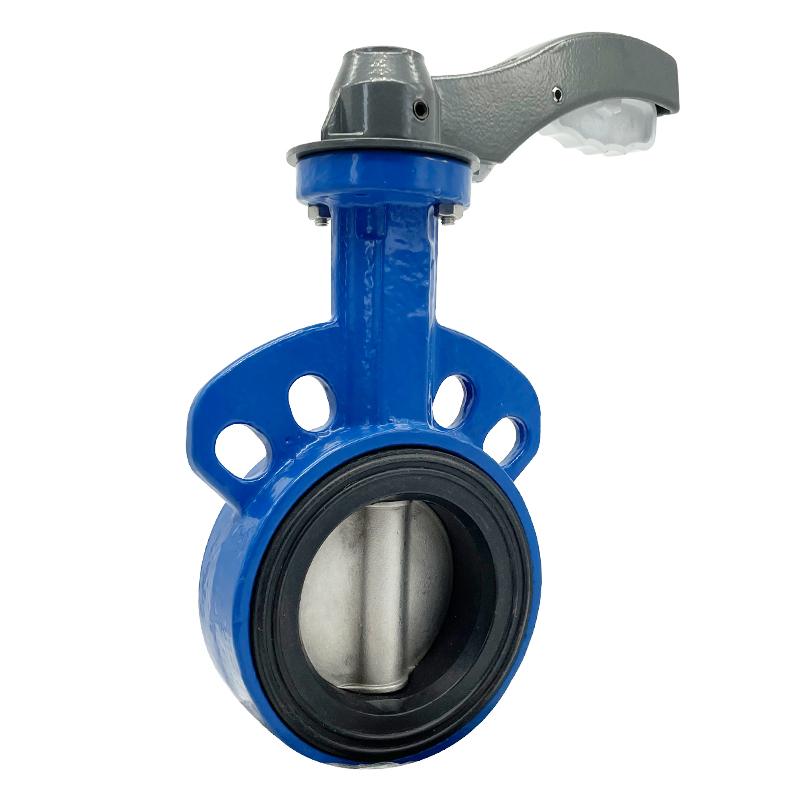

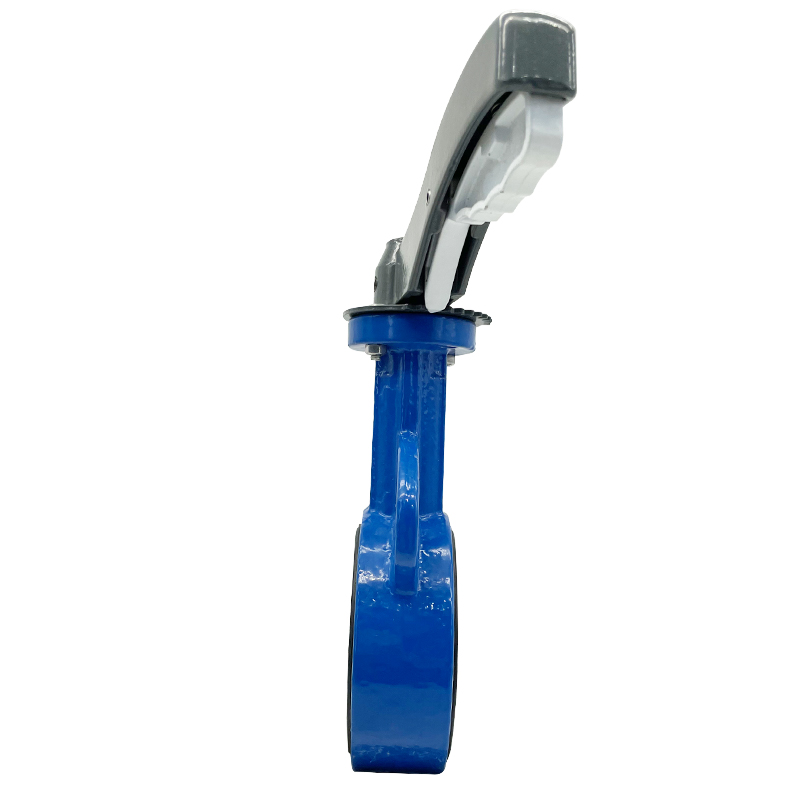

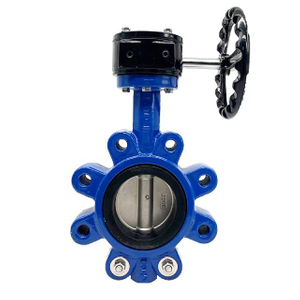

Ручной вафельный дроссельный клапан

Размер: Ду40-Ду1000
Давление: PN6, PN10, PN16 /150LB/5K,10K
Материал корпуса: чугун, нержавеющая сталь.

Материал диска: чугун, нержавеющая сталь.
Седло клапана: EPDM, NBR, VITON, силиконовая резина, тефлон.
Соединение: Тип вафли
Верхний фланец: ISO5211
Принцип действия: Рычаг,Коробка передач

штат:

Количество:



Запрос цены Добавить в корзину

Описание продукта

A двустворчатый клапан Это клапан, который изолирует или регулирует поток жидкости.Механизм закрытия представляет собой вращающийся диск. Диск расположен в центре трубы.Стержень проходит через диск к приводу на внешней стороне клапана.Вращение привода поворачивает диск параллельно или перпендикулярно потоку.В отличие от шарового крана, диск всегда присутствует в потоке, поэтому он вызывает падение давления, даже в открытом состоянии.

клапан-бабочка вафельного типа предназначен для обеспечения герметизации от двунаправленного перепада давления и предотвращения обратного потока в системах, рассчитанных на однонаправленный поток.Это достигается за счет плотно прилегающего уплотнения;прокладка, уплотнительное кольцо, прецизионная обработка и плоская поверхность клапана на входной и выходной сторонах клапана.

Основная спецификация

Размер	Работать тип	Давление	Рабочая температура	Тюлень материал	Материал диска	Материал корпуса	Медуим
Ду40-Ду1000	Пневматический привод	ПН6	-15℃-85℃	ЭПДМ	Ковкий чугун	СС304/316	Вода
	Электрический привод	PN10	-25℃-150℃	ПТФЭ	СС304/316	ВКБ	Масло
	Ручной рычаг	PN16		НБР	ВКБ	Алюминий м сплав	Газ
	Червячный редуктор	АНСИ150		ВИТОН	Алюминиевая бронза	Ковкий чугун	Пудра
		ДЖИС5К/10К/16К

Основное измерение

DN	L	ПН(10/16)		φБ	H	H1	Г*ф/К	J	Н2	φЕ	Z-φ	φD	φD1	φD2
DN	L	φА	Нью-Мексико	φБ	H	H1	Г*ф/К	J	Н2	φЕ	Z-φ	φD	φD1	φD2
40	42	110	4-16	65/90	193	60	12,6*9/11	1-3	27	50/70	4-7,5/10	101	76	48
50	42	125	4-16	65/90	193	60	12,6*9/11	1-3	27	50/70	4-7,5/10	101	76	48
65	45	145	4-16	65/90	212	70	12,6*9/11	1-3	27	50/70	4-7,5/10	117	89	62
80	45	160	8-16	65/90	232	82	12,6*9/11	1-3	27	50/70	4-7,5/10	127	103	77
100	52	180	8-16	90	280	101	16*11/11	1-5	27	70	4-10	157	135	98
125	55	210	8-16	90	302	117	18,9*13/14	1-5	27	70	4-10	181	159	121
150	55	240	8-20	90	330	129	18,9*13/14	1-5	27	70	4-10	214	188	148
200	60	295	8-20/12-20	120	419	166	22*16/17	1-5	40	102	4-12	266	238	200
250	66	350/355	12-20/12-24	120	482	195	28,5*22/22	1-8	45	102	4-12	318	292	248
300	76	400/410	12-20/12-24	150	553	236	31,6/22	1-8	50	102/125	4-12/14	374	344	299
350	76	460/470	16-20/16-24	150	635	267	31,6/22	1-8	50	102/125	4-12/14	436	375	331
400	86	515/525	16-24/16-27	197	709	309	33,3/27	1-10	64	125/140	4-14/18	488	439	387
450	105	565/585	20-24/20-27	197	750	328	38/27	1-12	64	140/165	4-18/22	539	490	438
500	130	620/650	20-24/20-30	197	840	360	41/36	1-12	64	165	4-22	594	535	489
600	151	725/770	20-27/20-33	276	1021	459	50,5/36	2-16	70	165	4-22	693	653	590
700	163	840	24-27/24-33	300	1140	520	60/46	2-18	82	254	8-18	804	744	692
800	188	950	24-30/24-36	300	1263	591	60/46	2-20	82	254	8-18	910	849	792
900	203	1050	28-30/28-36	300	1376	656	75/55	2-22	118	254	8-18	1008	947	861
1000	216	1160/1170	28-33/28-39	300	1522	722	85/55	2-25	148	254	8-18	1107	1053	961
